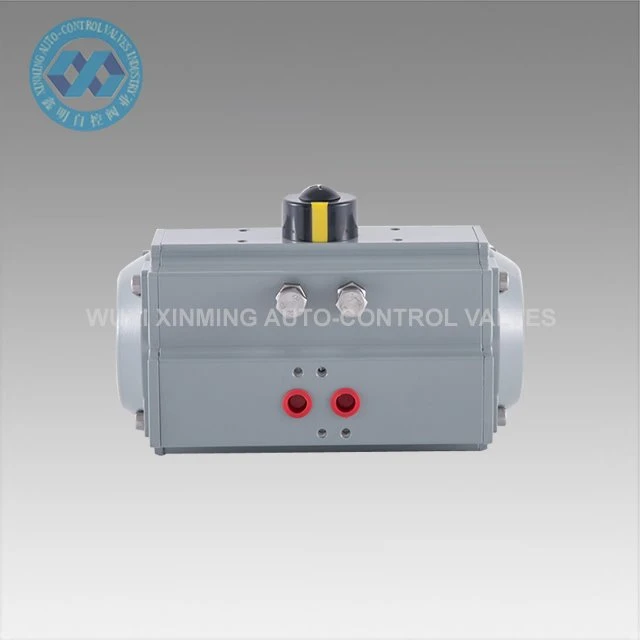

הצגת המוצר
מפעיל פנאומטי מאלומיניום משמש לשליטה בשסתומי פרפר, שסתומים כדוריים ומכונות עם תנועה סיבובית באופן אוטומטי.
מאפייני עיצוב
1. גוף השסתום והבוכנה עוברים אנודייז קשה.
2. אלא אם בורג המחוון הוא פלסטיק, כל שאר הברגים הם SS304.
3. מומנטי פלט גדולים וקטנים הם אופציונליים.
פרטים מהירים
שם המוצר: מפעיל פנאומטי מאלומיניום
שם מותג: XM, ו-OEM מתקבל גם
גודל מפעיל: 32 מ"מ-400 מ"מ
Rotary angle: 0 degree 90 degree (±5 degree )
טווח טמפרטורת עבודה: -20 מעלות פלוס 80 מעלות (סטנדרטי)
-40 מעלות פלוס 80 מעלות (טמפרטורה נמוכה)
-15 מעלות 150 מעלות (טמפרטורה גבוהה)
לחץ אספקת אוויר: 0.20.8MPa, 10Mpa מקסימום
חיבור עליון: VDI/VDE3845 NAMUR
חיבור תחתון: ISO 5211 ו-DIN3337
חומר: סגסוגת אלומיניום
מבנה: מתלה, בוכנות מתלה כפולות
טיפול משטח גוף המפעיל: אנודייז קשה עם ציפוי אפוקסי מלא (נגד חומר קורוזיבי עדין)
צבע קצה קצה: שחור אפור, שחור, כחול כהה, כחול שמיים, אדום, כתום, ירוק וכו '.
הסמכה: CE, ATEX, SIL3, ISO9001:2016
פרמטר טכני
טבלת מומנט תפוקה של מפעיל פנאומטי מאלומיניום XM
דֶגֶם | לחץ אוויר קלט (יחידה: בר) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
מומנט פלט לחץ אוויר (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
חלקי חילוף וחומר
דיאגרמת מימדים
הקדמת חברה
מאז 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD הקימה.
אנו מייצרים בעיקר מפעיל פניאומטי, שסתום כדור פניאומטי, שסתום פרפר פניאומטי, שסתום בקרה פניאומטי/חשמלי וכו'.
לחברתנו ציוד עיבוד מתקדם וציוד בדיקה משוכלל. ציוד העיבוד שלנו כולל מחרטות, מכונת כרסום, מכונת משעמם, פלטה, מכונת קידוח, מחרטות CNC, מרכזי עיבוד CNC וציוד אחר. יש בסך הכל 30 סטים, מתוכם יש 5 סטים מיובאים למרכז מכונה אנכית וכמה סטים מחרטות CNC מתקדמות.
יכולת אספקה:10000 יחידות לחודש מפעיל רוטרי פניאומטי
משלוח אריזה
פרטי אריזה: 1). קרטון נפרד עם אריזת קצף בפנים
2). מארז דיקט למשלוח באוקיינוס
3). משטח דיקט למשלוח אווירי
נמל מוצא:שנגחאי, סין
זמן אספקה:
כמות (יחידות) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
הערכה זמן (ימים) | סחורה במלאי | 7 | 20 | יש לנהל משא ומתן |
