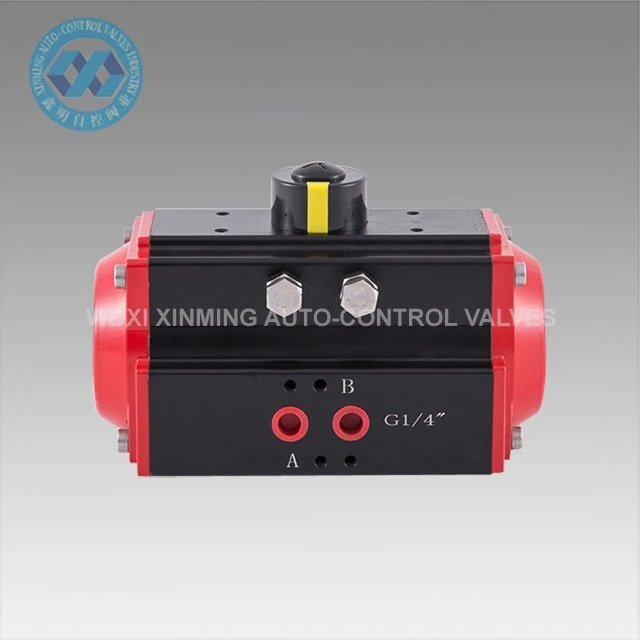

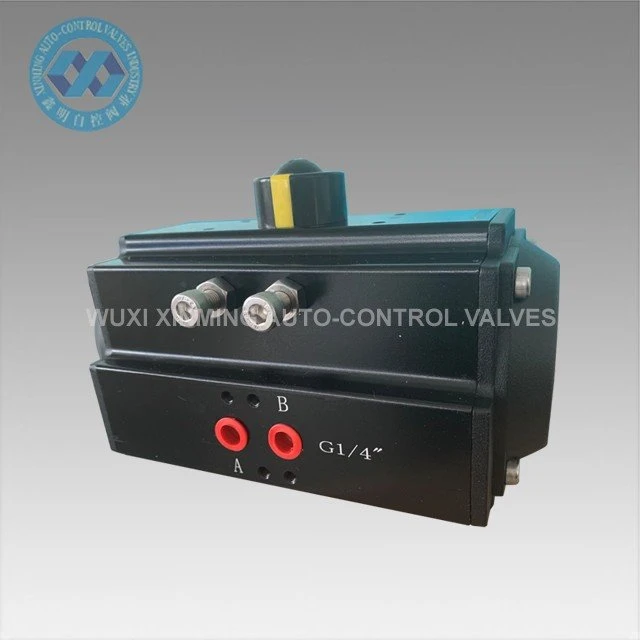

הצגת המוצר
מפעיל מתלה ופנאומטי, הידוע גם בשם גליל סיבוב מוגבל, הוא מפעיל סיבובי המשמש לסיבוב, פתיחה, סגירה, ערבוב, נדנוד, מיקום, היגוי ועוד פונקציות מכניות הכוללות סיבוב מוגבל. שסתומים, שסתומי כדור ומכונות עם תנועה סיבובית באופן אוטומטי. בוכנות מדף כפול מסגסוגת אלומיניום מדויקות עם טיפול בחמצון קשה משפרות את דיוק הזווית הסיבובית ואת חיי העבודה. גוף המפעיל עם חמצון קשה יכול למנוע את שריטה ביעילות.
פרטים מהירים
שם המוצר: מפעיל מתלה ופנאומטי
שם מותג: XM, וגם OEM מתקבל
גודל מפעיל: 32 מ"מ -400 מ"מ
זווית סיבובית: 0 ° ~ 90 ° (± 5 °)
טווח טמפרטורות עבודה: -20 ℃ ~ +80 ℃ (סטנדרטי)
-40 ℃ ~ +80 ℃ (טמפרטורה נמוכה)
-15 ℃ ~ 150 ℃ (טמפרטורה גבוהה)
לחץ אספקת אוויר: 0.2 ~ 0.8MPa, 10Mpa max
חיבור עליון: VDI/VDE3845 NAMUR
חיבור תחתון: ISO 5211 ו- DIN3337
חומר: סגסוגת אלומיניום
מבנה: מתלה וסיכה, בוכנות מתלה כפולה
טיפול משטח גוף מפעיל: שחור מאנוד
צבע מכסה הסיום: שחור אפור, שחור, כחול כהה, תכלת, אדום, כתום, ירוק וכו '.
הסמכה: CE, ATEX, SIL3, ISO9001: 2016
פרמטר טכני
לוח מדף פנומטי של מדף וסיכה פנאומטי
דֶגֶם | כניסת לחץ אוויר (יחידה: בר) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
מומנט פלט לחץ אוויר (ננומטר) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
חלקי חילוף וחומר
תרשים ממד
יכולת אספקה
יכולת אספקה: 10000 יחידות לחודש מפעיל סיבובי פנאומטי
מגבר אריזה &; מְסִירָה
פרטי אריזה: 1). קרטון נפרד עם אריזה קצף בפנים
2). מארז דיקט למשלוח אוקיינוס
3). מזרן דיקט למשלוח אוויר
נמל יציאה: שנחאי, סין
זמן הפניה:
כמות (יחידות) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
אומדן זמן (ימים) | מוצרים במלאי | 7 | 20 | למשא ומתן |
יתרון
1) כל חלקי החילוף החשובים יטופלו באנודיזציה קשה כדי לשפר את הכוח במידה רבה כדי להבטיח את הביצועים הטובים וחיי העבודה.
2) כל התהליכים יוצרים חד פעמית על ידי CNC כדי להבטיח את דיוק התהליך וחיי העבודה.
שאלות נפוצות
ש 1: יכולת תנאי תשלום?
A 1: T/T, L/C, ווסטרן יוניון.
ש 2: תנאי סחר?
A 2: בהתאם ל- Incoterms 2010, בדרך כלל עם EXW, FOB שנחאי, CFR, CIF ו- DDU.
ש 3: תוקף הצעת המחיר?
ת 3: תוך 30 יום.
ש 4: אופני משלוח?
ת 4: בדרך הים, באוויר, באקספרס או ברכבת.
ש 5: אחריות?
A 5: אחריות איכות לשנה אחת בחינם ושירות בתשלום לכל החיים.
ש 6: התקנה והדרכה?
ת 6: הנחיית וידאו רגילה להתקנה. במידת הצורך, ניתן שירות הנדסי בחו"ל בתשלום.
