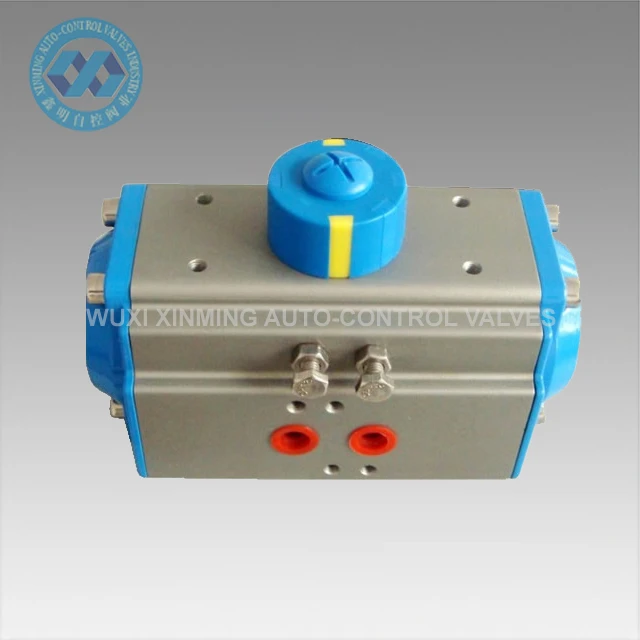

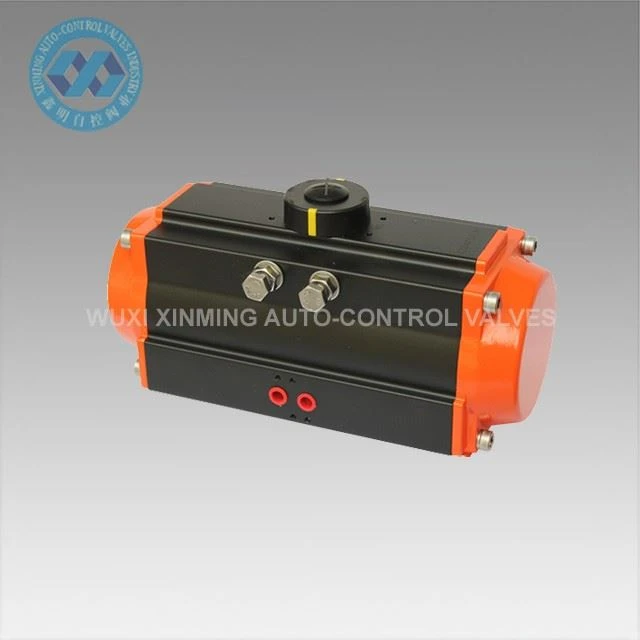

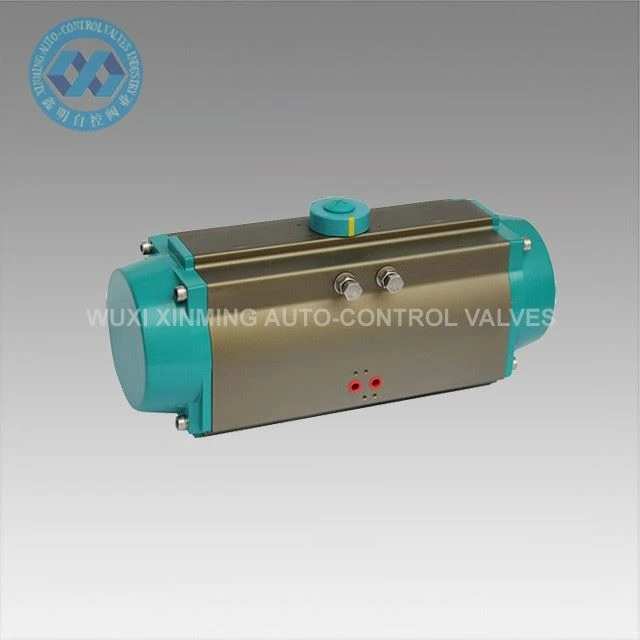

מפעיל שסתום פנאומטי חד-פעמי של המפעל הסיני (CE, ATEX, SIL3)

1. מתלה מיקום כפול

2. עיצוב משולב

3. מומנט פלט גבוה

4. זווית סיבובית מדויקת

5. חיי שירות ארוכים

6. מחברי נירוסטה לעמידות בפני קורוזיה לטווח ארוך

7. הממשק בין בוכנה, פיניון וגוף עשוי מחומר חיכוך נמוך

מפרטים

1). טווח לחץ: מקסימום. לחץ עבודה 10 בר

2). לחץ אוויר: 2.5 בר ~ 8 בר

3). טווח התאמה: 90 מעלות ± 5 מעלות

4). טמפרטורת הסביבה: -20 ~ פלוס 90 מעלות צלזיוס

5). סוג: חד-פעמי (החזרת קפיץ), פעולה כפולה

6). אביזרים אופציונליים: שסתומי סולנואיד, מתג מוגבל, מצב חשמלי

7). שימון: כל החלקים הנעים מצופים בחומרי סיכה, מאריכים את חיי השירות שלהם

8). זמן חיים: מיליון פעם

תקנים

א ממשק בין מפעיל לשסתום: 4 או 8 פתחי בריח לפי DIN/ISO

5211, הציר מרכיב את הפתח לפי DIN 3337

ב. ממשק בין מפעיל לשסתום בקרה: 7100 D/S-7350 D/S לפי

NAMUR או VDI/VDE 3845, 7040 D/S-7090 D/S מתחבר דרך לוח המתאם

ג ממשק בין מפעיל לתיבת האותות: לפי VDI/VDE 3845

מבוא

I. גוף מפעיל

חומר הנער הוא סגסוגת אלומינה. משטח פנימי וחיצוני מטופלים בחמצון אנודייז וליטוש. המשטח החיצוני מצופה ניקל כך שניתן להבטיח את הבדיון נגד קורוזיה של מפעיל וחיכוך מינימלי נגד בוכנות.

II. כריכת סוף

חומר כיסוי הקצה הוא יציקת אלומיניום כיסוי הקצה מטופל בפוליאסטר אפוקסי כדי להבטיח בצורה הטובה ביותר את הביצועים נגד קורוזיה.

III. גל הינע

חומר גל ההינע הוא פלדת פחמן בינונית עם עיבוד עדין וציפוי ניקל כך שהבוכנות יהיו באיכות טובה יותר באנטי קורוזיה, נגד חיכוך וכו'.

IV. בּוּכנָה

חומר הבוכנה הוא סגסוגת אלומיניום יציקה. ניתן להפיק מומנט מרבי כאשר המפעיל מופעל בלחץ מסוים.

V. חותם בוכנה

איטום גומי NBR-70 מוחל כדי להבטיח את הביצועים הרגילים והאמינים של המפעיל בטמפרטורה רגילה. ניתן ליישם FPM גם על פי דרישות הלקוחות.

VI. התאמת נסיעות

ניתן לכוונן מהלך פלוס/מינוס 5 מעלות דרך שני הברגים.
