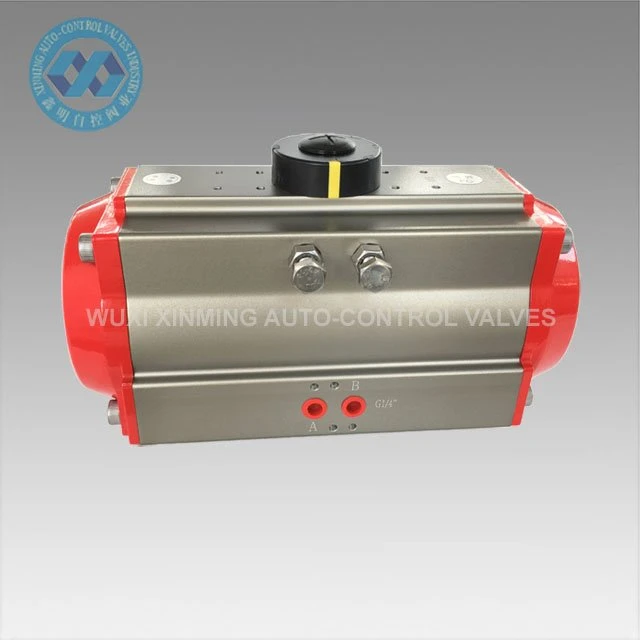

מפעילים סיבוביים פניאומטיים משתמשים באוויר דחוס ליצירת אנרגיית הפעלה. חלקם מיועדים לשליטה מרחוק על שסתומים. מפעילים סיבוביים פניאומטיים עמידים, מספקים כוחות גבוהים ביחס לגודלם, וניתן להשתמש בהם בסביבות מסוכנות.
פרטי מוצר:
| שם המוצר | מפעיל רוטרי פנאומטי |
| שם מותג | מתקבלים גם XM ו-OEM |
| גודל מפעיל | 32 מ"מ-400 מ"מ |
| זווית סיבובית | 0 מעלות ~ 90 מעלות (±5 מעלות) |
| טווח טמפרטורות עבודה |
-20 מעלות ~ +80 מעלות (סטנדרטי) -40 מעלות ~+80 מעלות (טמפרטורה נמוכה) -15 מעלות ~ 150 מעלות (טמפרטורה גבוהה) |
| 0.2~0.8 MPa, 10 MPa מקסימום | |
| חיבור עליון | VDI/VDE3845 NAMUR |
| חיבור תחתון | ISO 5211 ו-DIN 3337 |
| חוֹמֶר | סגסוגת אלומיניום |
| מִבְנֶה | מתלה, בוכנות מתלה כפולות |
| טיפול משטח גוף מפעיל | אנודייז-קשה |
| צבע קצה | שחור, שחור, כחול כהה, כחול שמיים, אדום, כתום, ירוק וכו '. |
| הסמכה | CE, ATEX, SIL3, ISO9001:2016 |

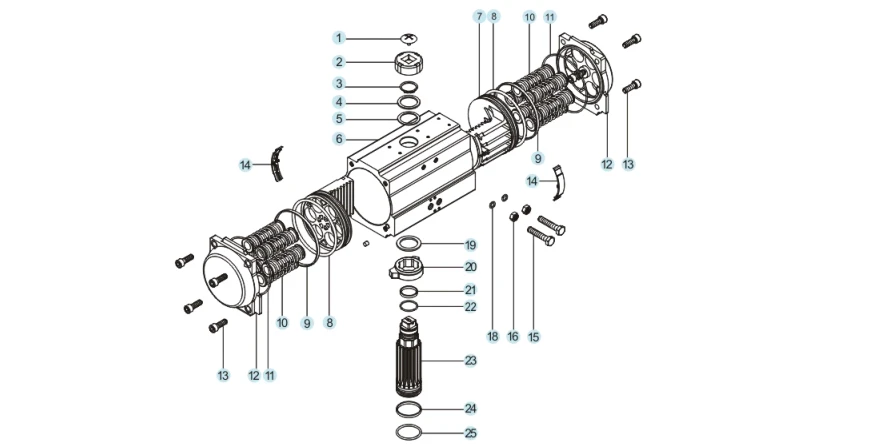

חלקי חילוף וחומר:
| לֹא. | חלק חילוף | כַּמוּת | חוֹמֶר | טיפול אנטי קורוזיבי | חומר אופציונלי |
| 1 | בורג מחוון | 1 | פלסטיק הנדסי | ||
| 2 | מַד | 1 | פלסטיק הנדסי | ||
| 3 | עיגול | 1 | נירוסטה | ||
| 4 | מְכוֹנַת כְּבִיסָה | 1 | נירוסטה | ||
| 5 | אטם חיצוני | 1 | טטרפלואורו | ||
| 6 | גוף צילינדר | 1 | סגסוגת אלומיניום | חמצון קשה וכו'. | |
| 7 | בּוּכנָה | 2 | סגסוגת אלומיניום | חמצון קשה | נירוסטה |
| 8 | טבעת O בוכנה | 2 | NBR | גומי VITON/סיליקון | |
| 9 | מיסב בוכנה | 2 | פלסטיק הנדסי | ||
| 10 | הרכבת קפיץ | 0-12 | פלדה קפיצית | טבילת צבע | |
| 11 | טבעת O של מכסה קצה | 2 | NBR | גומי VITON/סיליקון | |
| 12 | מכסה קצה | 2 | סגסוגת אלומיניום | ציפוי אבקה וכו'. | |
| 13 | בורג מכסה קצה | 8 | נירוסטה | ||
| 14 | מדריך בוכנה | 2 | פלסטיק הנדסי | ||
| 15 | בורג מתכוונן | 2 | נירוסטה | ||
| 16 | אום בורג מתכוונן | 2 | נירוסטה | ||
| 17 | מרווח בורג מתכוונן | 2 | נירוסטה | אופציונלי | |
| 18 | טבעת O עם בורג מתכוונן | 2 | NBR | גומי VITON/סיליקון | |
| 19 | אטם פנימי | 1 | פלסטיק הנדסי | ||
| 20 | פִּקָה | 1 | סגסוגת פלדה | ||
| 21 | מיסב פיר עליון | 1 | פלסטיק הנדסי | ||
| 22 | טבעת O של מוט עליון | 1 | NBR | גומי VITON/סיליקון | |
| 23 | אֶבְרָה | 1 | סגסוגת פלדה | ציפוי ניקל / ציפוי כרום | נירוסטה |
| 24 | מיסב פיר תחתון | 1 | פלסטיק הנדסי | ||
| 25 | טבעת O של פיר תחתון | 1 | NBR | גומי VITON/סיליקון |

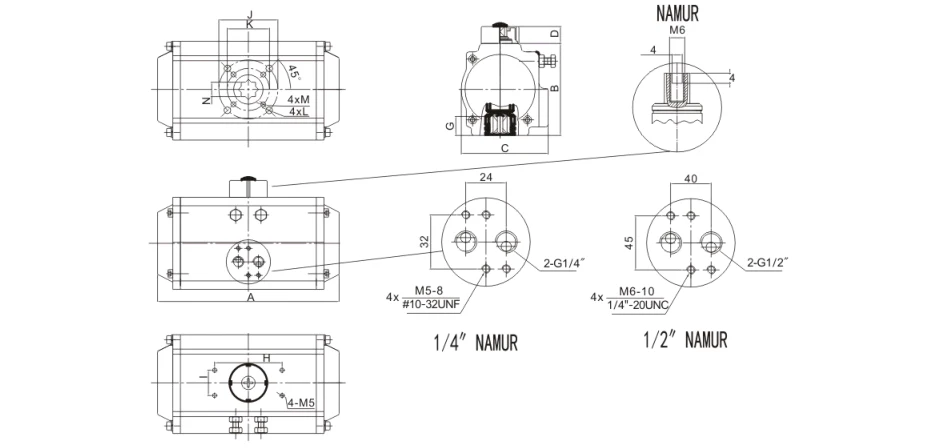

תרשים ממדים:
מפרט מוצר:
| דֶגֶם | A | B | C | D | H×I | G | N | J | K | L | M | ממשק-מקור אוויר |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4 אינץ' |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4 אינץ' |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4 אינץ' |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4 אינץ' |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4 אינץ' |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4 אינץ' |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4 אינץ' |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4 אינץ' |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4 אינץ' |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4 אינץ' |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4 אינץ' | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4 אינץ' | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4 אינץ' | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2 אינץ' | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2 אינץ' | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2 אינץ' |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2 אינץ' |
יִתרוֹן
1) כל חלקי החילוף החשובים יטופלו באנודיזציה קשיחה כדי לשפר את כוחם במידה רבה כדי להבטיח ביצועים טובים וחיי עבודה.
2) כל התהליכים נוצרים-חד-פעמי על ידי CNC כדי להבטיח את דיוק התהליך ואת חיי העבודה.
בַּקָשָׁה
מפעילים סיבוביים פנאומטיים יכולים להיות מיושמים בסביבות דליקות, קורוזיביות, מאובקות, מגנטי חזקות, קרינה, רטט וקורוזיה בפנים או בחוץ, ונמצאים בשימוש נרחב בחשמל, פטרוכימיה, מתכות, נפט, גז טבעי, ערים, בניינים ותחומים אחרים. תעשייה כימית, זיקוק נפט, כרייה, תחנות כוח, מתכות, בנייה, רפואה, מזון, גז טבעי, מחקר מדעי וכו'.
יכולת אספקה
יכולת אספקה: 10000 יחידות בחודש, מפעיל רוטרי פניאומטי
אריזה ומשלוח
פרטי אריזה:
1) קרטון נפרד עם אריזת קצף בפנים
2) מארז דיקט עבור משלוח אוקיינוס
3) משטח דיקט למשלוח אווירי
נמל מוצא: שנחאי, סין
זמן אספקה:
|
כמות (יחידות) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
הערכה זמן (ימים) |
סחורה במלאי |
7 |
20 |
יש לנהל משא ומתן |
השירות שלנו
1) קו חם 7x24 שעות
2) בקרת איכות קפדנית
3) איכות טובה במחיר נוח
4) שירות לאחר- מצוין
5) תמיכה טכנית מקוונת
6) זמן אספקה מהיר
אודותינו:

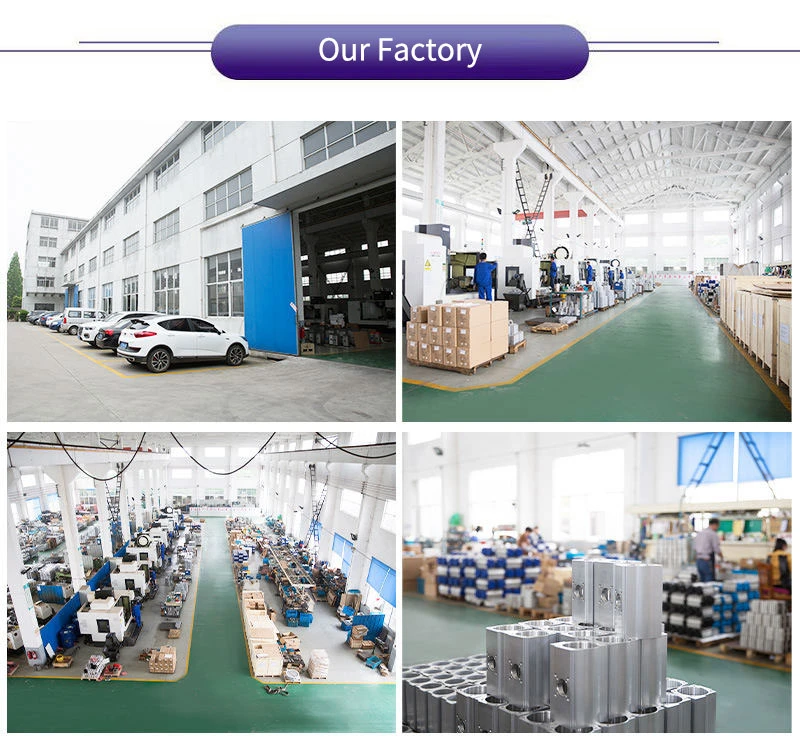

Wuxi Xinming Auto-Control Valves Co., Ltd. מתמחה בייצור מפעילים פנאומטיים מסדרת XM עם אישור ISO9001 ושסתומי בקרה אוטומטיים, התואמים לתקני ISO5211/DIN3337/VDI/VDE-3845/NAMUR. עם יכולות מו"פ ומתקני ייצור מתקדמים, המוצרים שלנו משרתים תעשיות מגוונות, כולל נפט וגז, כימיקלים ותחנות כוח, המגלמים את המחויבות שלנו ל"טכנולוגיה ראשית, מצוינות באיכות" באמצעות פתרונות חדשניים וביצועים אמינים.
