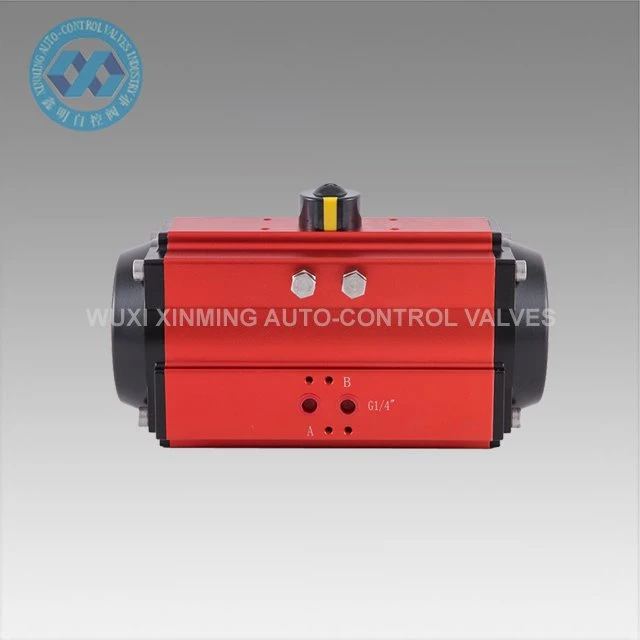

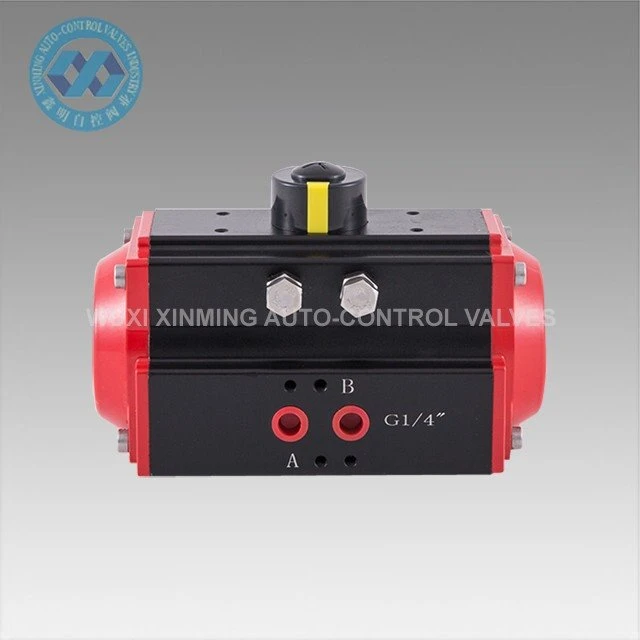

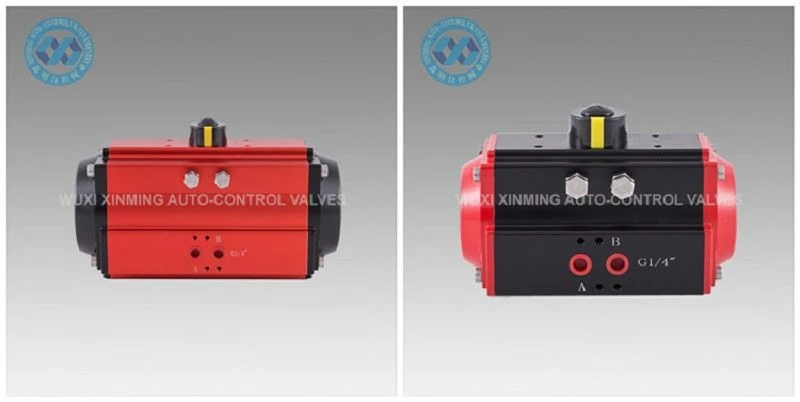

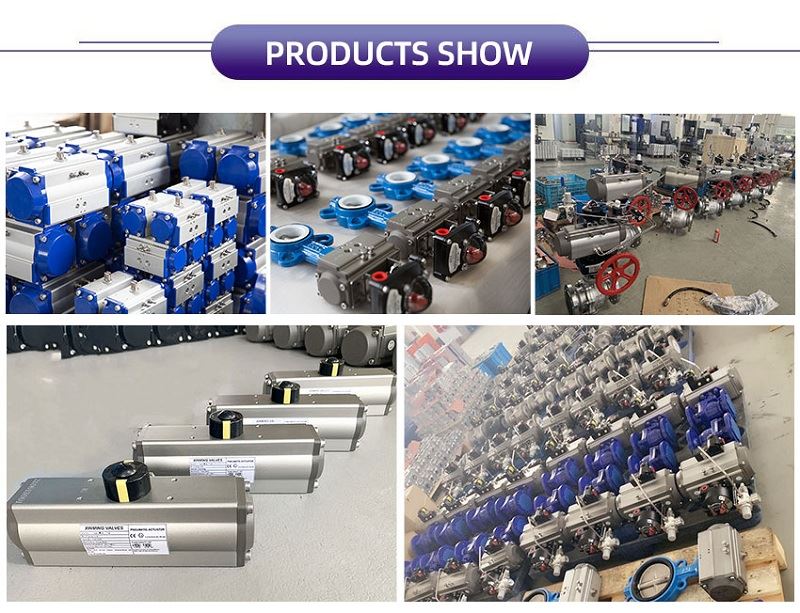

הצגת המוצר
למפעילים פנאומטיים של 90 מעלות יש סגנונות ייחודיים, טכנולוגיה מתקדמת, ייצור מדויק, עיצוב חסכוני וקומפקטי, והם יכולים להיות מצוידים ישירות באביזרים אחרים לשיפור היעילות והחסכון.
פרטים מהירים
שם המוצר: מפעיל פנאומטי 90 מעלות
שם מותג: XM, וגם OEM מתקבל
גודל מפעיל: 32 מ"מ -400 מ"מ
זווית סיבובית: 0 ° ~ 90 ° (± 5 °)
טווח טמפרטורות עבודה: -20 ℃ ~ +80 ℃ (סטנדרטי)
-40 ℃ ~ +80 ℃ (טמפרטורה נמוכה)
-15 ℃ ~ 150 ℃ (טמפרטורה גבוהה)
לחץ אספקת אוויר: 0.2 ~ 0.8MPa, 10Mpa max
חיבור עליון: VDI/VDE3845 NAMUR
חיבור תחתון: ISO 5211 ו- DIN3337
חומר: סגסוגת אלומיניום
מבנה: מתלה וסיכה, בוכנות מתלה כפולה
טיפול משטח גוף מפעיל: חמצון קשה או טבילה
צבע מכסה הסיום: שחור אפור, שחור, כחול כהה, תכלת, אדום, כתום, ירוק וכו '.
הסמכה: CE, ATEX, SIL3, ISO9001: 2016
פרמטר טכני
לוח פלט פנאומטי XM 90 מעלות פלט
דֶגֶם | כניסת לחץ אוויר (יחידה: בר) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
מומנט פלט לחץ אוויר (ננומטר) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

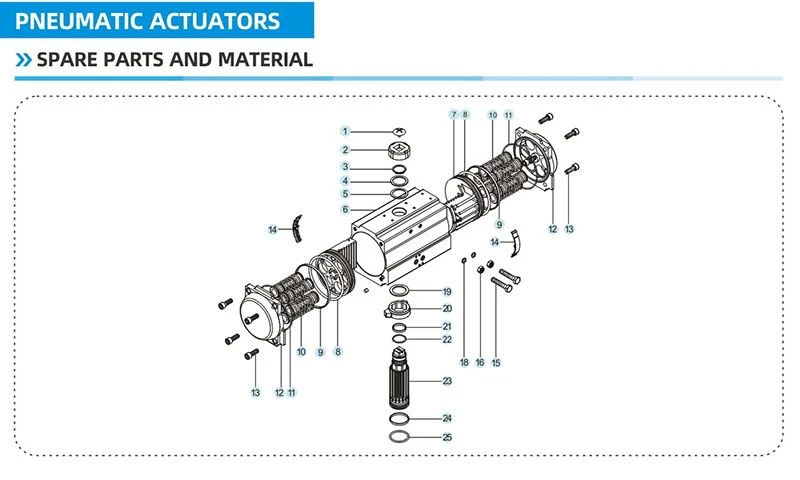

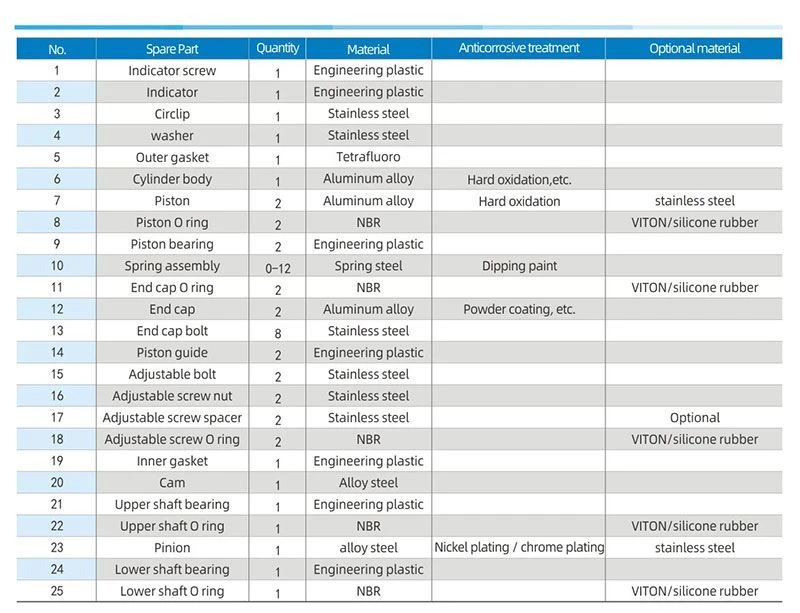

חלקי חילוף וחומר

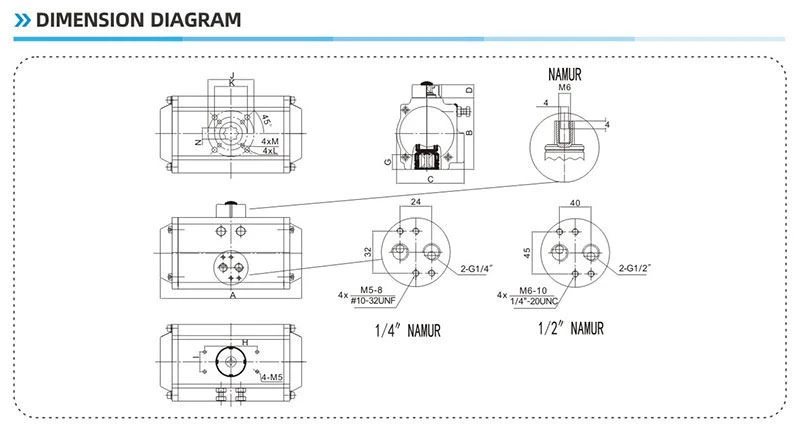

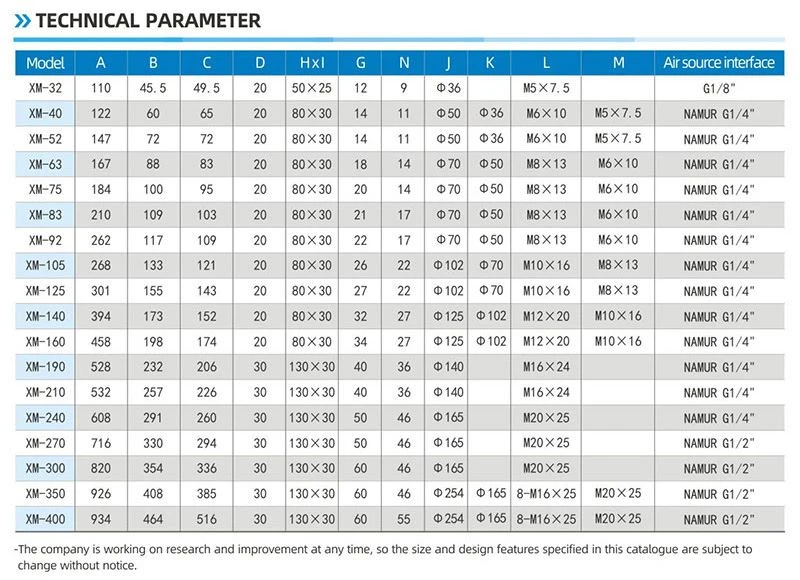

תרשים ממד
תכונה
-המבנה הוא מפעיל פנאומטי מתלה קומפקטי.
-שימוש לשסתומי רבע סיבובים, שסתומי כדור, שסתומי פרפר ושסתומי תקע.
סגסוגת אלומיניום באיכות גבוהה, משטח אנודייז קשיח + טפלון.
-מוצרים מתקדמים, באיכות מעולה ומערכת הסמכה מושלמת.
-כל המוצרים נבדקים בקפידה כאשר הם עוזבים את המפעל, וכל מפעיל מסומן בקוד ייצור לשירותי זיהוי ומעקב קלים.
יתרון
1) כל חלקי החילוף החשובים יטופלו באנודיזציה קשה כדי לשפר את הכוח במידה רבה כדי להבטיח את הביצועים הטובים וחיי העבודה.
2) כל התהליכים יוצרים חד פעמית על ידי CNC כדי להבטיח את דיוק התהליך וחיי העבודה.
יכולת אספקה
יכולת אספקה: 10000 יחידות לחודש מפעיל סיבובי פנאומטי
מגבר אריזה &; מְסִירָה
פרטי אריזה: 1). קרטון נפרד עם אריזה קצף בפנים
2). מארז דיקט למשלוח אוקיינוס
3). מזרן דיקט למשלוח אוויר
נמל יציאה: שנחאי, סין
זמן הפניה:
כמות (יחידות) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
אומדן זמן (ימים) | מוצרים במלאי | 7 | 20 | למשא ומתן |
תגיות פופולריות: מפעיל פנאומטי 90 מעלות, סין, ספקים, יצרנים, מפעל, מותאם אישית, קנה, במלאי, מדגם חינם
