מבוא למוצר
במערכות אוטומציה של שסתומים תעשייתיים, המפעיל הוא הרכיב שקובע אם שסתום יכול לפעול בצורה אמינה לאורך מחזורים ארוכים. בהתקנות אמיתיות רבות שראינו, בעיות בשסתומים אינן נגרמות מהשסתום עצמו, אלא מבחירה לא נכונה של מפעיל-מומנט לא מספיק, מיתוג לא יציב או תגובה לקויה בפעולה מתמשכת.

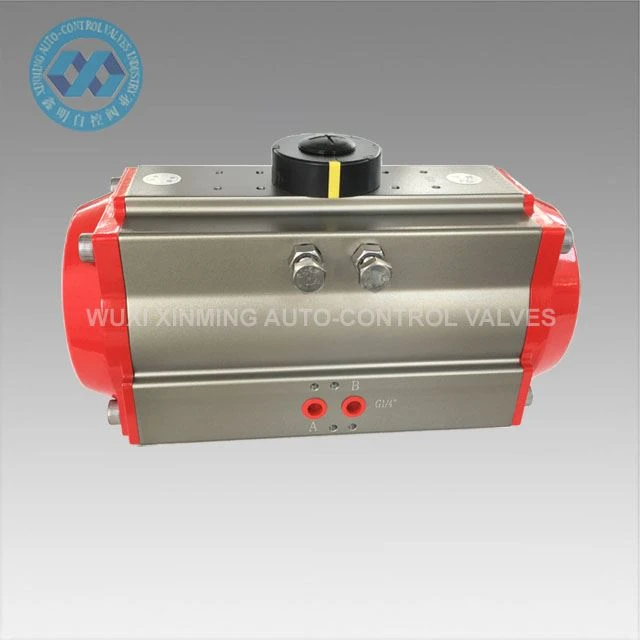

XM Pneumatic Valve Actuator מיועד לאוטומציה של שסתומים ברבע-סיבוב, כולל שסתומים כדוריים ושסתומי פרפר. הוא ממיר אוויר דחוס לתנועה סיבובית באמצעות מנגנון מתלה, המאפשר פעולת שסתומים מהירה ויציבה במערכות תהליכים תעשייתיים.
הוא נמצא בשימוש נרחב בטיפול במים, עיבוד כימי, מערכות HVAC ואוטומציה תעשייתית כללית שבה נדרשת בקרת שסתום הפעלה/כיבוי אמינה.
תכונות
- מבנה מתלה לתנועה סיבובית יציבה
- תגובה פנאומטית מהירה לבקרת שסתומים אוטומטית
- זמין בסוגים כפולים והחזרת קפיצים
- הרכבה ISO 5211 להתקנת שסתום קלה
- בית קומפקטי מסגסוגת אלומיניום לשימוש תעשייתי
- מתאים לפעולות רכיבה מתמשכות
- תואם עם שסתומי סולנואיד ותיבות מתג גבול
מפרט טכני
סוג מוצר: מפעיל שסתום פנאומטי
עיצוב: מתלה אנד פיניון
סוג פעולה: חזרה אביבית
זווית סיבוב: תקן 90 מעלות
מדיום עבודה: אוויר דחוס נקי ויבש
חומר גוף: סגסוגת אלומיניום
תקן הרכבה: ISO 5211
לחץ פעולה: 2.5 – 8 בר
טווח טמפרטורה: זמינות אפשרויות טמפרטורה סטנדרטיות / גבוהות
מערכת בקרה: תואמת אוטומציה פניאומטית
התקנת מפעילים פניאומטיים
התקנה סבירה היא להבטיח שלציר המפעיל הפנאומטי וגזע השסתום יש קואקסיאליות.לפני הרכבת המפעיל והשסתום, יש למדוד את השסתום ולא לחרוג מהמומנט הנדרש. לאחר ההרכבה, המפעיל הפנאומטי והשסתום נבדקים, והלחץ המדורג מופעל על השסתום. לחץ מקור האוויר של המפעיל הוא 0.4mpa או בהתאם לדרישות המשתמש. הפתיחה והסגירה של השסתום צריכות להיות גמישות, ולא אמורות להיות תופעות תקועים, זחילה ותופעות אחרות, ולעשות ניסויים מרובים.
מפעילים פניאומטיים המצוידים בשסתומי סולנואיד צריכים להיות מצוידים בהתקנים ידניים במהלך איתור באגים. הפעל את הכפתור האדום בשסתום הסולנואיד ועבור את הפעלת החשמל. בעת שימוש במנגנון ההפעלה הידני, יש לנתק את מקור הגז או הנוזל, ולאחר מכן יש לנפות את המנגנון הפנאומטי. מפעילים פנאומטיים צריכים לשמור על מקור האוויר יבש ונקי, ויש לתחזק ולתחזק את המפעילים באופן קבוע, ויש לנקז את מסנן האוויר ולנקז אותו בקביעות כדי למנוע כניסה לשסתום הסולנואיד או המפעיל הפנאומטי ולהשפיע על עבודה רגילה.
יישומים
- מערכות אוטומציה של שסתומים כדוריים
- מערכות בקרת שסתום פרפר
- מפעלים לטיפול במים
- מערכות צנרת HVAC
- קווי תהליך כימי
- צינורות שירותים תעשייתיים
- מערכות ייצור אוטומטיות
OEM & התאמה אישית
- XM מספקת פתרונות OEM גמישים לדרישות פרויקט שונות:
- תצורת פעולה כפולה או קפיצית
- התאמת מומנט עבור גדלי שסתומים שונים
- ממשקי הרכבה מיוחדים במידת הצורך
- שילוב שסתום סולנואיד ומשוב מיקום
- מיתוג OEM ואריזה
