סקירת מוצר

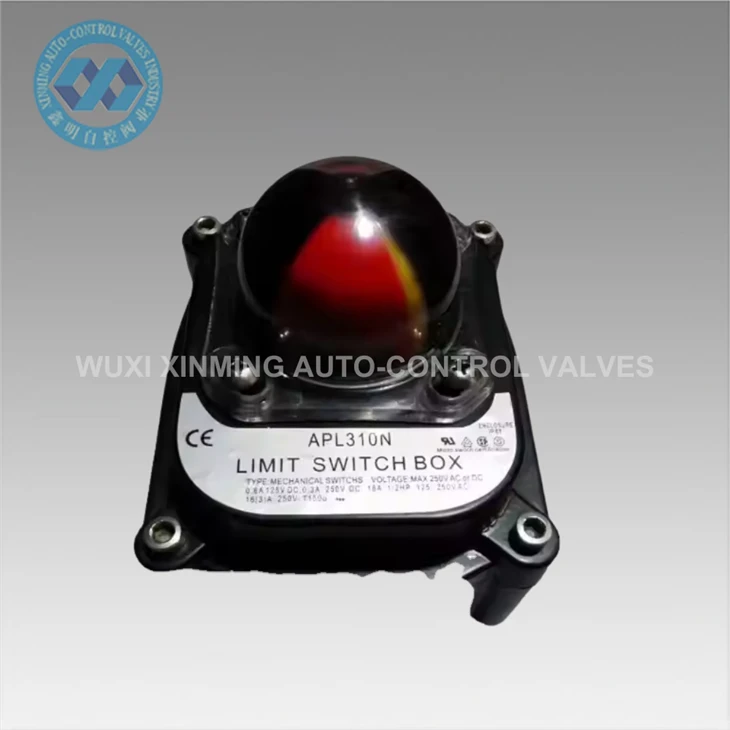

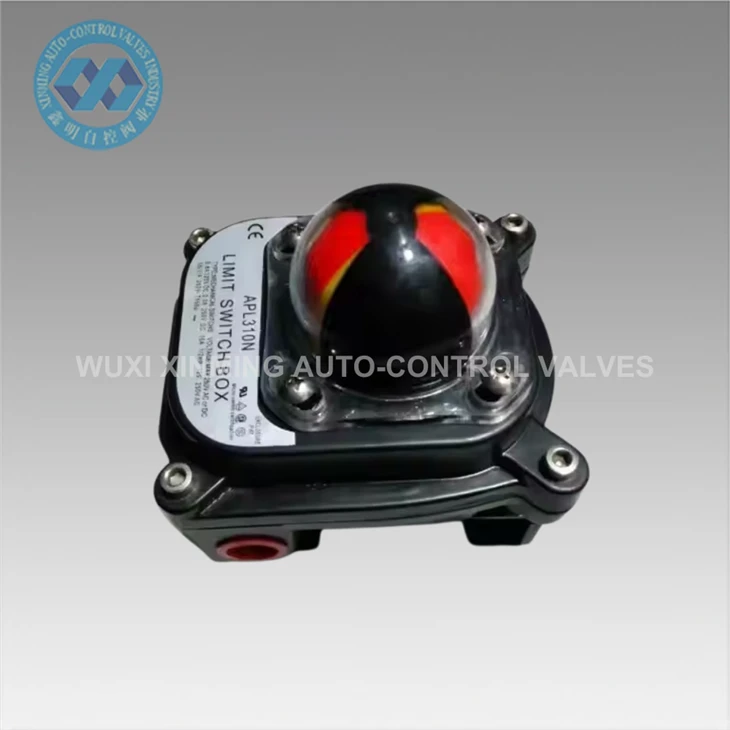

APL-310N Limit Switch Box הוא מחוון מיקום שסתומים אמין והתקן משוב המיועד למערכות אוטומציה תעשייתיות. הוא משמש לניטור המצבים הפתוחים והסגורים של שסתומי רבע סיבוב, כולל שסתומי כדור ושסתומי פרפר, כאשר הם מופעלים על ידי מפעילים פנאומטיים או חשמליים.
על ידי אספקת-משוב מכני וחשמלי בזמן אמת, ה-APL-310N מסייע להבטיח פעולת שסתומים בטוחה ומדויקת במערכות בקרת תהליכים, במיוחד במקומות שבהם נדרש ניטור מרחוק.
תכונות
- מעטפת סגסוגת אלומיניום יצוק-, ציפוי אבקה, מראה יפה ואיכות אמינה
- ניתן לזהות בבירור את מיקום המתג על ידי המחוון
- הגדר במהירות את הפקה, מותקנת באמצעות ציר ספליין וקפיץ, קל להתאמה ללא כלים.
- בלוק מסוף רב-עם 8 מגעים סטנדרטיים לחיווט בטוח ונוח
- ממשק תיל סטנדרטי
- ברגים נגד-כיבוי, ברגים המחוברים לכיסוי העליון לא ייפלו בעת הפירוק.
- התקנה קלה, חיבור ציר נירוסטה ותושבת הרכבה. כולם עומדים בתקני NAMUR
מפרט טכני

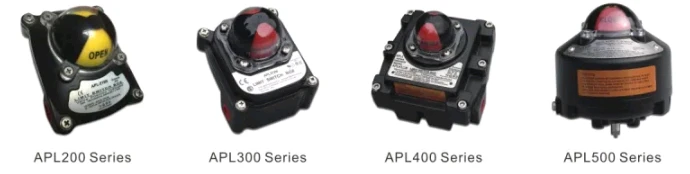

| סדרת APL200,300,400,500 | ||
| פָּגָז | תֶקֶן | אוֹפְּצִיָה |
| טֶמפֶּרָטוּרָה | 200 Series(IP66) 300 Series(IP66) 400 Series(Exd II BT6 IP66) | |
| סדרת 500 (Exd IICT6 Gb DIP A21TA,T6 IP66) | ||
| -25 מעלות ~+85 מעלות | ||
| יציאת חיווט | 2XNPT1/2 (סדרה 200/300 רלוונטית) | PT1/2 (סדרה 200/300 רלוונטית) |
| 2XNPT3/4 (סדרה 400/500 רלוונטית) | PF1/2 (200/300Type Series רלוונטי) | |
| M20.PG13.5 (סדרה 200/300 רלוונטית) | ||
| PT3/4 (סדרה 400/500 רלוונטי) | ||
| PF3/4 (סדרה 400/500 רלוונטי) | ||
יישומים
מחוון מיקום השסתומים APL-310N נמצא בשימוש נרחב במערכות אוטומציה תעשייתיות שבהן נדרש ניטור מצב השסתומים:
- ניטור שסתומי צינורות נפט וגז
- מערכות טיהור מים ושפכים
- מפעלי עיבוד כימיים
- מתקני ייצור חשמל
- מערכות בקרת אוטומציה תעשייתית
- קווי ייצור של מזון ותרופות
במפעל טיהור שפכים טיפוסי, APL-310N מותקן על שסתומי פרפר כדי לספק משוב בזמן אמת לחדר הבקרה, מה שמבטיח ששסתומי ויסות זרימה פועלים בצורה נכונה ובטוחה.
שאלות נפוצות
ש1: למה משמשת תיבת מתג גבול?
תיבת מתג גבול משמשת לספק משוב מיקום פתוח/סגור של שסתומים במערכות בקרה אוטומטיות.
ש2: לאיזה שסתומים APL-310N תואם?
הוא משמש בעיקר עם שסתומי רבע-סיבוב כגון שסתומי כדור ושסתומי פרפר.
ש 3: האם APL-310N מתאים לשימוש חיצוני?
כן, עם בית האלומיניום בעל דירוג IP67, ניתן להשתמש בו בסביבות חיצוניות וקשות.
ש 4: באיזה תקן הרכבה הוא משתמש?
הוא משתמש בהרכבה סטנדרטית של NAMUR, התואמת לרוב המפעילים הפנאומטיים.
