סקירת מוצר

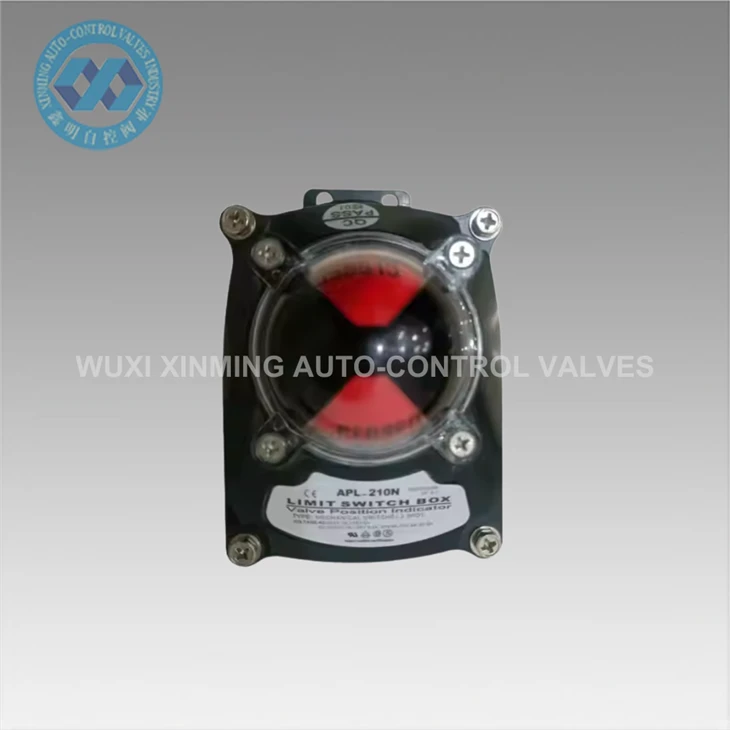

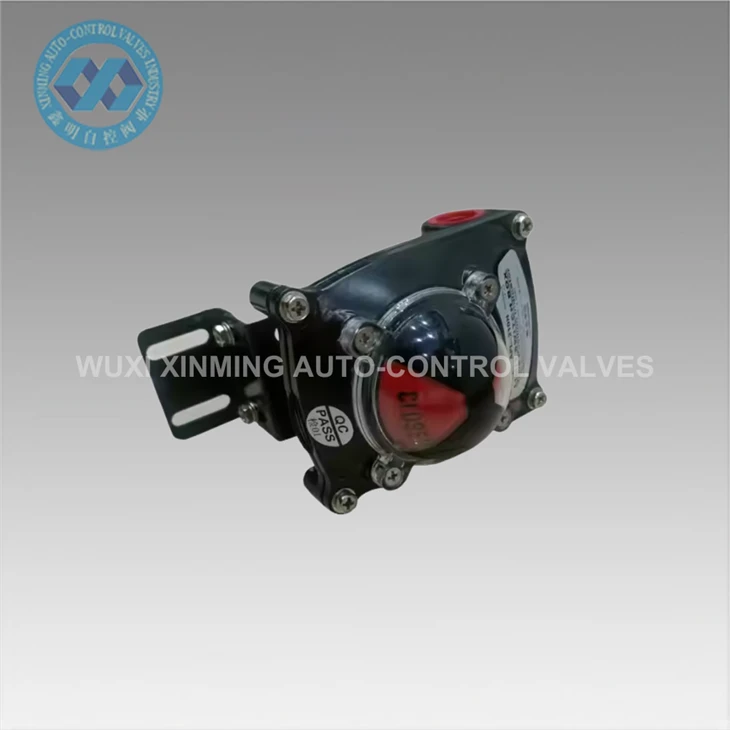

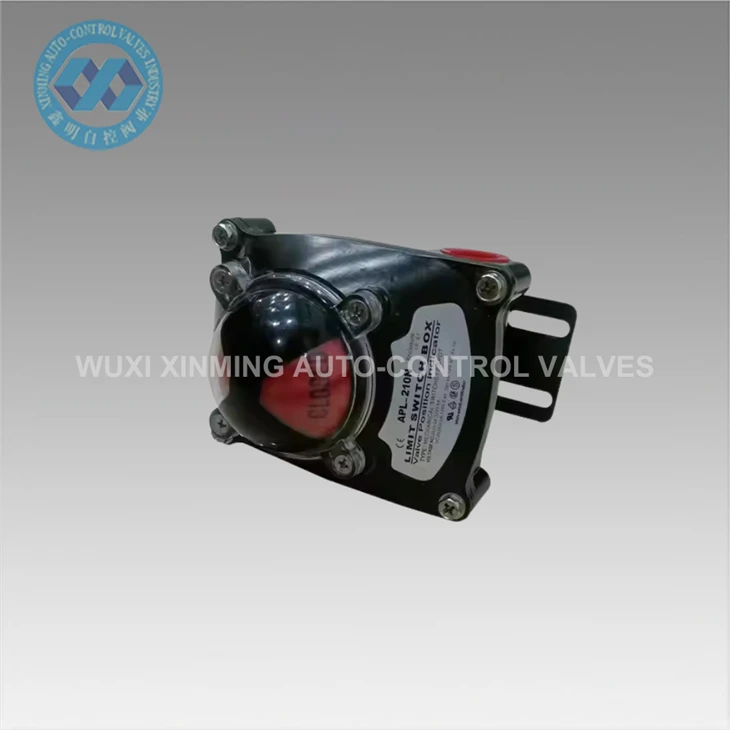

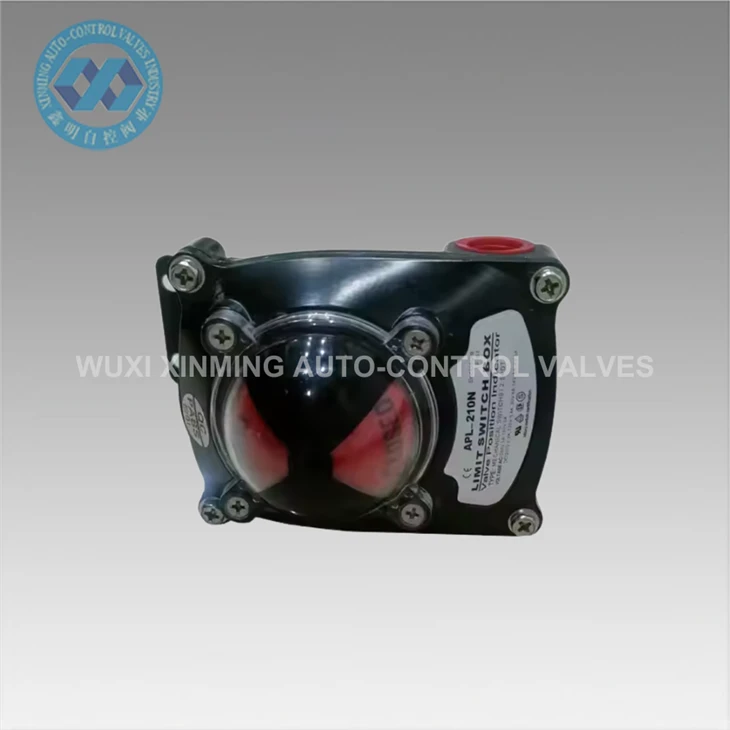

תיבת מתג הגבול המכאנית APL-210N תוכננה עבור חיווי מדויק של מיקום שסתומים ומשוב במערכות אוטומציה תעשייתיות. הוא נמצא בשימוש נרחב במפעילים סיבוביים פנאומטיים ושסתומי רבע סיבוב, כגון שסתומי כדור ושסתומי פרפר, כדי לספק אותות מצב פתיחה/סגירה אמינים למערכות הבקרה.
תיבת מתג גבול זו ממירה את הסיבוב המכני של גזע השסתום לאותות מיתוג חשמליים באמצעות מנגנון פקה פנימי, מה שמבטיח ניטור מיקום מדויק במהלך פעולת השסתום האוטומטית. זהו מרכיב חיוני בתעשיות תהליכיות שבהן נדרש-משוב על מצב שסתומים בזמן אמת לשליטה בטוחה ויציבה של המערכת.
עקרון עבודה
ה-APL-210N מותקן על גבי מפעיל פנאומטי ומקושר מכנית לגזע השסתום. כאשר השסתום מסתובב בין 0 מעלות ל-90 מעלות, הפקה בתוך תיבת המתגים מסתובבת בהתאם ומפעילה את המתגים המכניים הפנימיים.
מתגים אלה שולחים אותות ON/OFF ל-PLC או למערכות בקרה, המציינים אם השסתום במצב פתוח לחלוטין או סגור לחלוטין. מחוון ויזואלי על המכסה העליון מספק אישור ברור באתר מבלי לפתוח את המכשיר.
מפרט טכני
| דֶגֶם | APL-210N |
| סוג מוצר | תיבת מתג מגבלה מכנית |
| בַּקָשָׁה | חיווי מיקום שסתום |
| שסתומים תואמים | שסתום כדורי, שסתום פרפר |
| טווח סיבוב | 0 מעלות - 90 מעלות |
| חומר דיור | סגסוגת אלומיניום |
| מחלקת הגנה | IP67 |
| תקן הרכבה | נמור |
| סוג אות | מתג הפעלה/כיבוי מכני |
| הַתקָנָה | מפעיל סיבובי פניאומטי מותקן |
יישומים
תיבת מתג הגבול APL-210N נמצאת בשימוש נרחב במערכות אוטומציה תעשייתיות הדורשות משוב על מיקום השסתומים:
- מערכות בקרת שסתומים בצנרת נפט וגז
- מתקני טיפול במים ושפכים
- מפעלי עיבוד כימיים
- מערכות ייצור חשמל
- קווי אוטומציה של תהליכים תעשייתיים
- מערכות HVAC ובקרת זרימה כללית
בפעולה טיפוסית, הוא מותקן על מפעיל פניאומטי המניע שסתום פרפר, שם הוא מדווח באופן רציף על מצב פתיחה/סגירה של שסתום בחזרה לחדר הבקרה לניטור תהליך בטוח.
