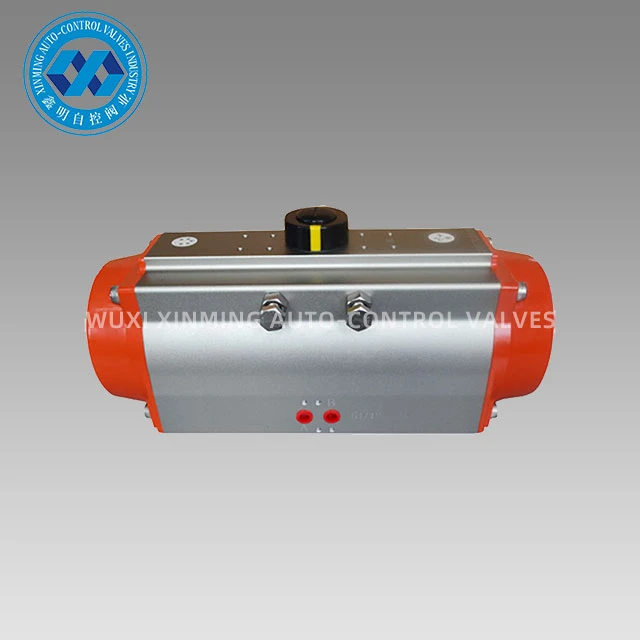

מבוא למוצר
למפעיל הפניאומטי הקשוח אנודייז יש מבנה קומפקטי של ארון תקשורת כפול בוכנה כפולה עם הילוכים מדויקים ומומנט יציאה יציב; גוף הצילינדר עשוי מסגסוגת אלומיניום מוחצנת, אנודייז, עם משטח קשה והתנגדות ללבוש חזקה; ניתן להתקין אותו כנדרש. שסתום, התקן הד, מיקום (חיווי פתיחה), שלישייה ומנגנון הפעלה ידני. שסתום כדור תואם, שסתום פרפר ושסתומי שבץ זוויתיים אחרים.
תכונות עיצוב
1. גוף השסתום ובוכנה הם אנודייז קשה.
2. אלא אם כן בורג המחוון הוא פלסטיק, כל הברגים האחרים הם SS304.
3. מומנטים גדולים וקטנים של פלט הם אופציונליים.
פרמטר טכני
טבלת מומנט פלט מפעיל פנאומטי אלומיניום XM
מודל | לחץ אוויר קלט (יחידה:בר) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
מומנט תפוקת לחץ אוויר (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

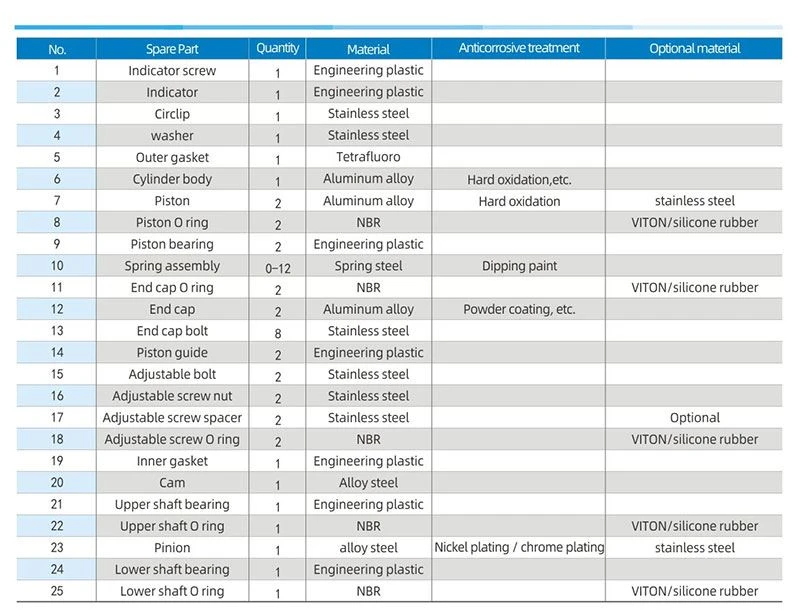

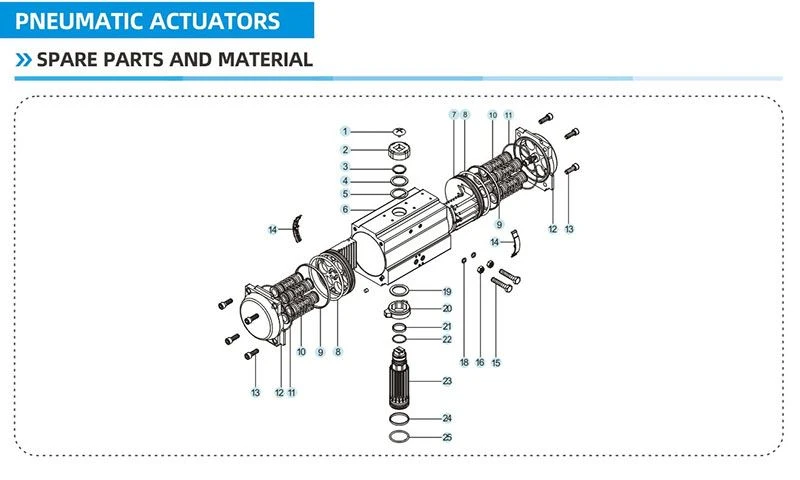

חלקי חילוף וחומר

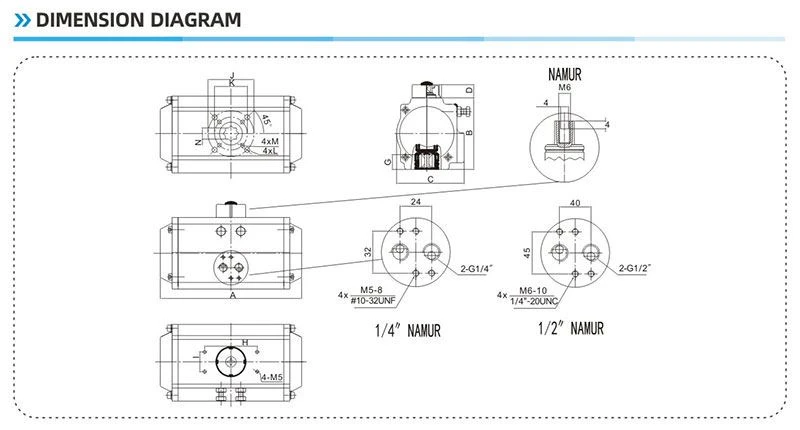

דיאגרמת ממדים
