סקירת מוצר

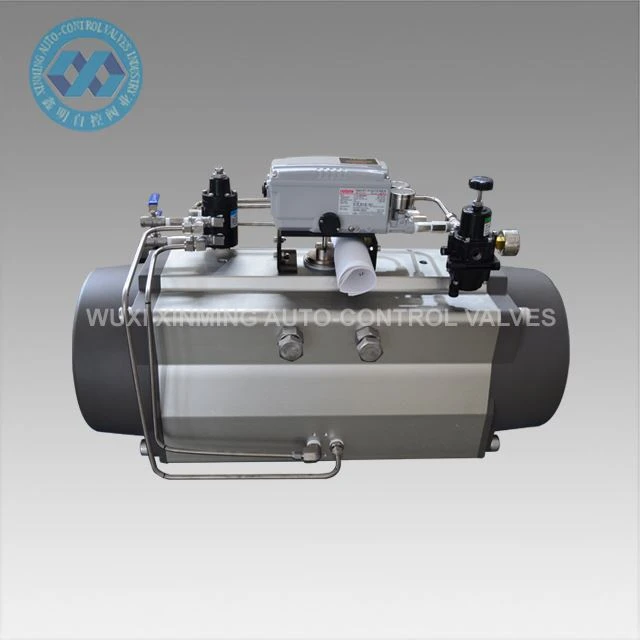

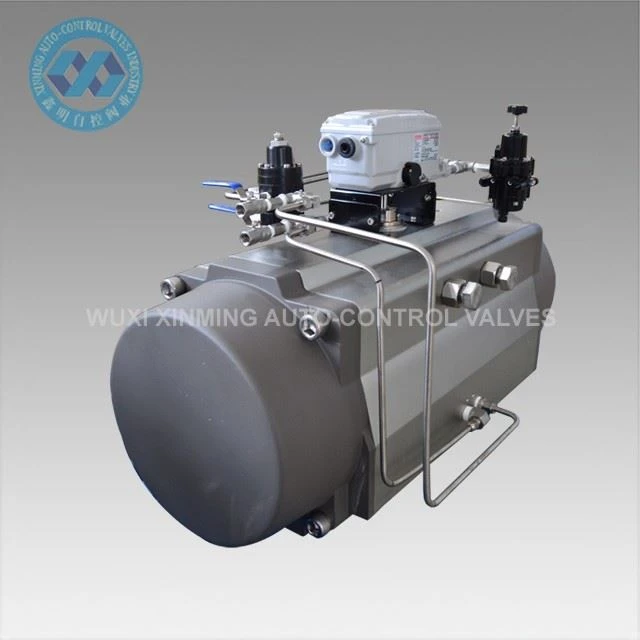

ההפעלה הפנאומטית כפולה פועלת מתלה ופיניון מיועדת לאוטומציה של שסתומי כדור ושסתומי פרפר ברבע-סיבוב במערכות צינורות תעשייתיות. הוא מספק בקרה פנאומטית אמינה עבור פעולת שסתום 0 מעלות -90 מעלות ותואם לממשקי הרכבה סטנדרטיים כגון ISO 5211 ו-NAMUR VDI/VDE 3845.
הוא נמצא בשימוש נרחב במערכות אוטומציה תעשייתיות שבהן נדרשת הפעלת שסתומים יציבה וסטנדרטית.
פרמטר טכני
| שם המוצר | מפעיל רוטרי פנאומטי |
| שם מותג | XM ו-OEM מתקבלים גם כן |
| גודל מפעיל | 32 מ"מ-400 מ"מ |
| זווית סיבובית | 0 מעלות ~ 90 מעלות |
| טווח טמפרטורות עבודה |
-20 מעלות ~ +80 מעלות (סטנדרטי) -40 מעלות ~+80 מעלות (טמפרטורה נמוכה) -15 מעלות ~ 150 מעלות (טמפרטורה גבוהה) |
| לחץ אספקת אוויר | 0.2~0.8MPa, מקסימום 10Mpa |
| חיבור עליון | VDI/VDE3845 NAMUR |
| חיבור תחתון | ISO 5211 ו-DIN 3337 |
| חוֹמֶר | סגסוגת אלומיניום |
| מִבְנֶה | מתלה, בוכנות מתלה כפולות |
| טיפול משטח גוף מפעיל | אנודייז קשה |
| צבע קצה | שחור אפור, שחור, כחול כהה, כחול שמיים, אדום, כתום, ירוק וכו '. |
| הסמכה | CE, ATEX, SIL3, ISO9001:2016 |
טבלת מומנט תפוקה של מפעיל סיבובי פנאומטי XM כפול פעולה
|
דֶגֶם |
לחץ אוויר כניסה (יחידה: בר) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
מומנט פלט לחץ אוויר (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
תכונות
- עיצוב מתלה דו-צדדי מבטיח בקרת פתיחה וסגירה-יציבה באוויר.
- פלט 0 מעלות –90 מעלות רבע-סיבוב עבור שסתומי כדור ושסתומי פרפר.
- מבנה בוכנה כפול משפר את איזון המומנט ומפחית מתח מכני.
- גוף אלומיניום אנודייז קשיח מספק עמידות בפני קורוזיה בסביבות תעשייתיות.
- הרכבה של NAMUR VDI/VDE 3845 ו-ISO 5211 להתקנה ישירה ללא מתאמים.
- אפשרות לטווח טמפרטורות רחב לתנאי עבודה סטנדרטיים וקשים.
- התאמה אישית של OEM זמינה עבור דרישות מומנט, גודל וצבע.
- CE, ATEX, SIL3, ISO9001 מוסמך לשימוש באוטומציה תעשייתית.
בַּקָשָׁה
- אוטומציה של שסתומים כדוריים בצינורות נפט וגז
- בקרת שסתום פרפר במפעלי טיהור מים
- מערכות ויסות זרימת עיבוד כימי
- מערכות בקרת קיטור ונוזל תחנות כוח
- קווי ייצור מזון, משקאות ותרופות
- אוטומציה כללית של תהליכים תעשייתיים
יכולת אספקה
יכולת אספקה: 10000 יחידות לחודש מפעיל רוטרי פניאומטי
אריזה ומשלוח
פרטי אריזה:
1). קרטון נפרד עם אריזת קצף בפנים
2). מארז דיקט למשלוח באוקיינוס
3). משטח דיקט למשלוח אווירי
נמל יציאה: שנחאי, נינגבו וכו'. סִין
זמן אספקה:
|
כמות (יחידות) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
הערכה זמן (ימים) |
סחורה במלאי |
7 |
20 |
יש לנהל משא ומתן |
