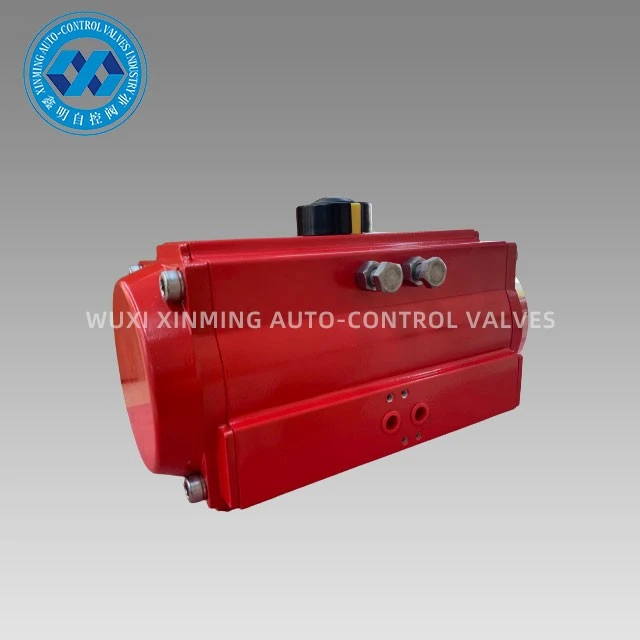

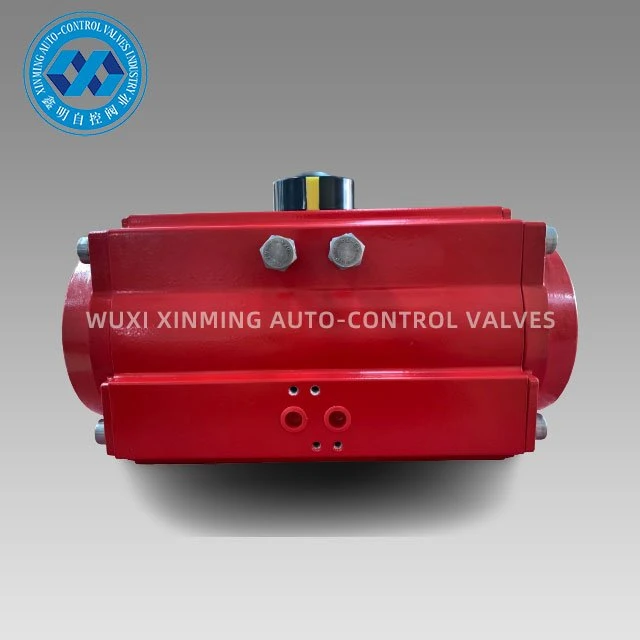

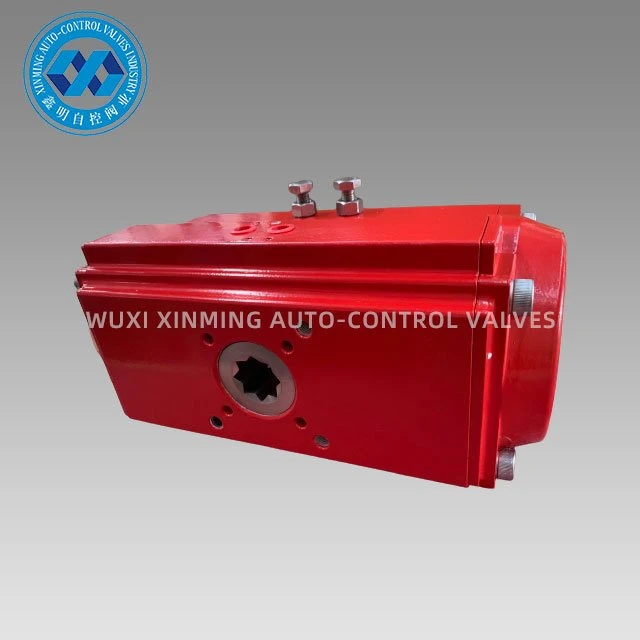

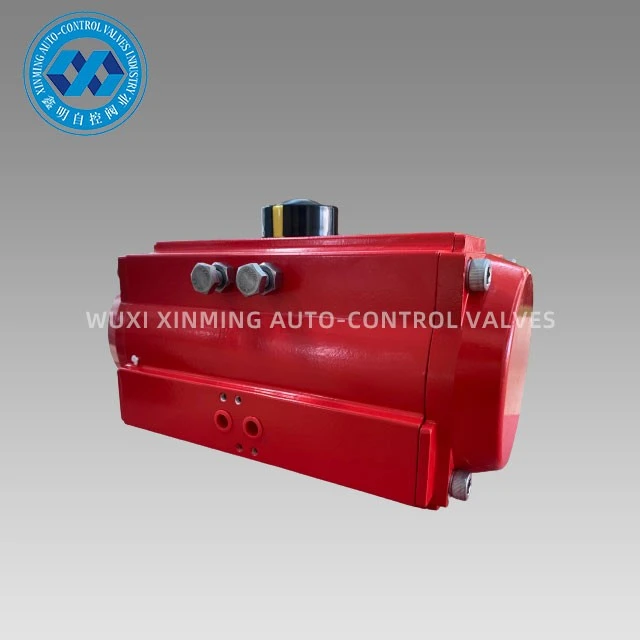

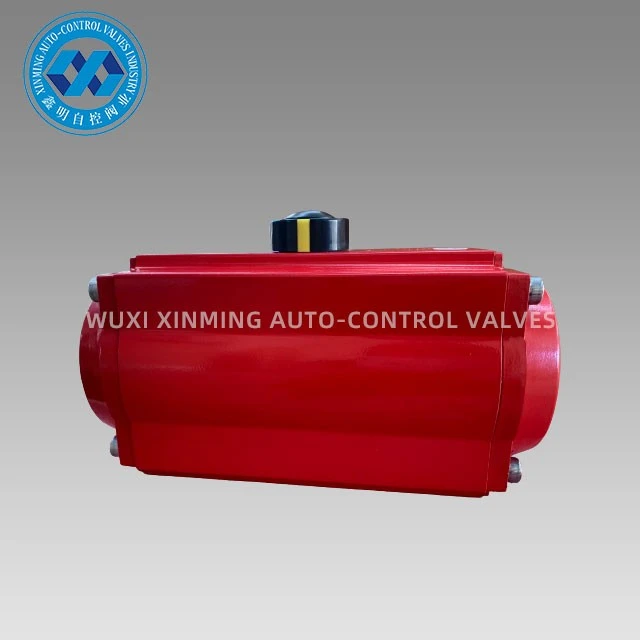

הצגת המוצר
מפעיל השסתום האוטומטי להפעלה-כיבוי משמש לוויסות אוטומטי של שסתומי כדור, שסתומי פרפר ומכונות מסתובבות. טיפול חמצון קשה על בוכנות כפולות עשויות מסגסוגת אלומיניום יצוק דיוק משפר את חיי השירות ואת דיוק זווית הסיבוב. החמצון הקשה של גוף מפעיל השסתום האוטומטי יכול למנוע ביעילות שריטות.
פרטים מהירים
שם המוצר: מפעיל אוטומטי של שסתום הפעלה-כיבוי
שם מותג: XM ו-OEM מתקבלים גם
גודל מפעיל: 32 מ"מ-400 מ"מ
זווית סיבובית: 0 מעלות ~90 מעלות (±5 מעלות)
טווח טמפרטורת עבודה: -20 מעלות ~ פלוס 80 מעלות (סטנדרטי)
-40 מעלות ~ פלוס 80 מעלות (טמפרטורה נמוכה)
-15 מעלות ~150 מעלות (טמפרטורה גבוהה)
לחץ אספקת אוויר: {{0}}.2~0.8MPa, 10Mpa מקסימום
חיבור עליון: VDI/VDE3845 NAMUR
חיבור תחתון: ISO 5211 ו-DIN3337
חומר: סגסוגת אלומיניום
מבנה: מתלה, בוכנות מתלה כפולות
טיפול משטח גוף המפעיל: אנודייז קשה, או חמצון טבילה
הסמכה: CE, ATEX, SIL3, ISO9001:2016
פרמטר טכני
טבלת מומנט פלט של מפעיל פנאומטי XM ON-OFF
דֶגֶם | לחץ אוויר קלט (יחידה: בר) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
מומנט פלט לחץ אוויר (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
דיאגרמת מימדים
