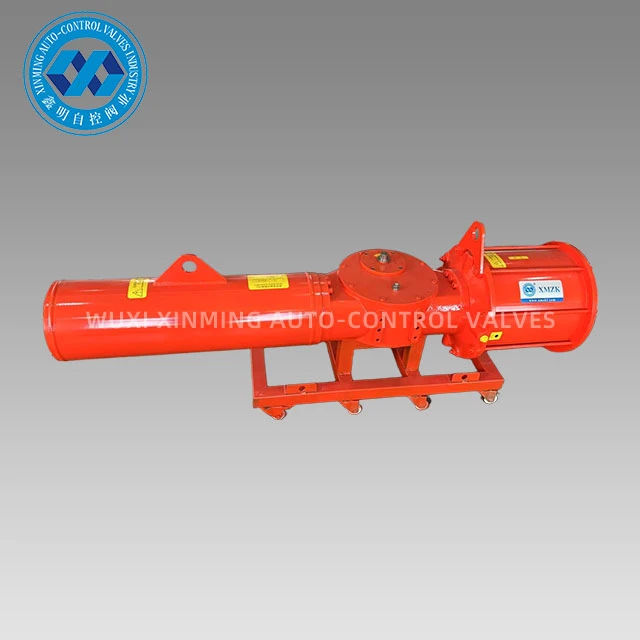

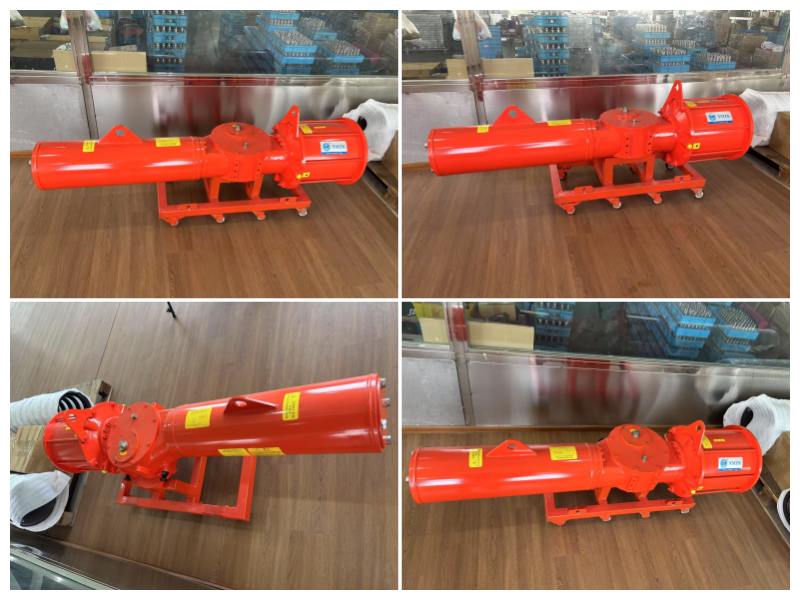

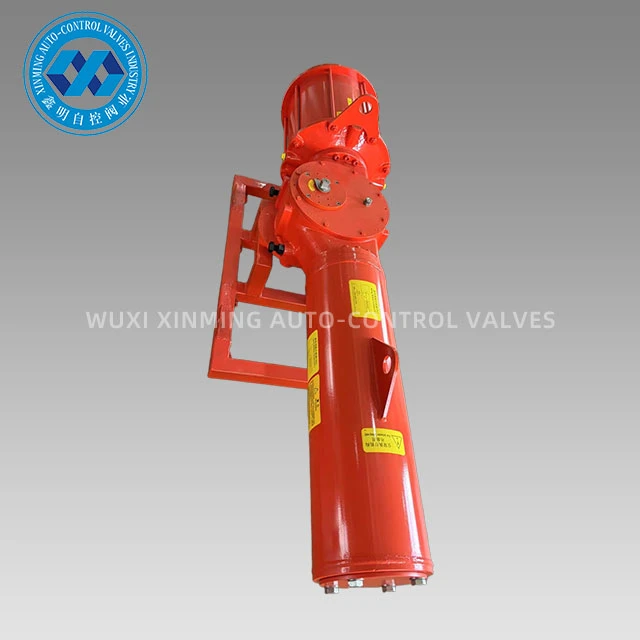

Spring Return Scotch Yoke מפעיל פניאומטי

ה-Spring Return Scotch Yoke Pneumatic Actuator הוא התקן הנעה-באמינות גבוהה המיועד לבקרת שסתומים תעשייתיים. הוא משתמש במנגנון תמסורת Scotch Yoke ייחודי להמרת כוח אוויר דחוס לתנועה סיבובית של 90 מעלות, ומממש פונקציית איפוס אוטומטית באמצעות קפיץ חזק- מובנה, המבטיח שהשסתום חוזר במהירות למצב בטוח (פתוח לחלוטין או סגור לחלוטין) במקרה של כשל אוויר או חירום. העיצוב המודולרי של ה-Spring Return Scotch Yoke Pneumatic Actuator תומך בממשק התקן ISO 5211/NAMUR, ניתן להתאים לסוגים שונים של שסתומים כדוריים ושסתומי פרפר, וניתן לצייד אותו במתגי גבול, שסתומי סולנואיד ואביזרים נוספים לבקרה אוטומטית. בהשוואה למפעילי מתלים מסורתיים, למבנה הסקוטש יש יעילות מכנית גבוהה יותר וחיי שירות ארוכים יותר, והוא בחירה אידיאלית לבקרת שסתומים בתנאים מסוכנים. קונסטרוקציית הסקוטש היא אופציה מצוינת לבקרת שסתומים במצבים מסוכנים מכיוון שיש לה חיי שירות ארוכים יותר ויעילות מכנית גבוהה יותר מאשר מפעילי מתלים קונבנציונליים.

תכונות המוצר:

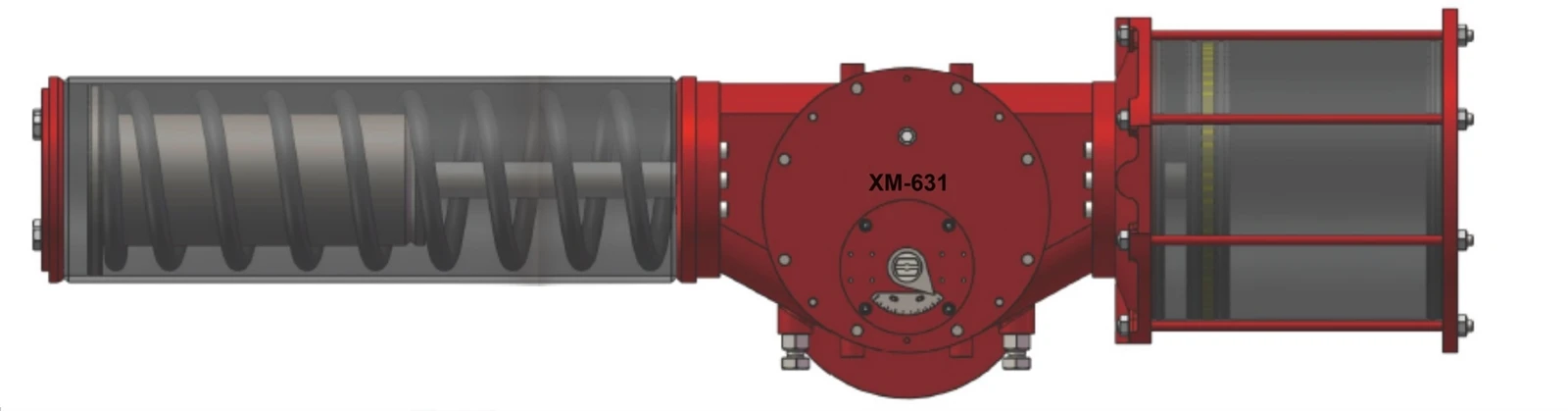

1. ישנם שני סוגים של מפעילים פנאומטיים מסוג XM Scotch yoke: סימטרי והטיה, המתאימים לשני מאפייני מומנט פלט שונים. מפעיל הסקוטש המוטה בעל מומנט התנעה גבוה ומומנט הפעלה נמוך, מתאים לשליטה על שסתומי פרפר. מפעיל הסקוטש הסימטרי בעל עקומת מומנט מאוזנת יותר ומתאים בעיקר לבקרת שסתומים כדוריים ושסתומי תקע.
2. ניתן ליישם את טבעות ה-O- המוקפות בחומרים כפולים (גומי ו-PFA) לטמפרטורות ותנאי עבודה שונים.
טבעת ה-O- הכפולה ועיצוב המיסב מבטיחים את היציבות והאמינות של הצילינדר המודולרי.
3. מומנט היציאה מסוג החזרת קפיצי XM יכול להגיע ליותר מ-140,000Nm, ומומנט המוצא של הסוג הכפול- יכול להגיע ליותר מ-250,000Nm.
לחץ עבודה: 0.3-0.6MPa.
4. גם מודול הגוף המרכזי וגם מודול הצילינדר עשויים מברזל רקיע או פלדת פחמן כדי להבטיח חוזק מספק. המבנה הכללי קומפקטי, והעיצוב יפה ומתואם. מוט העול והבוכנה מבטיחים את תפוקת המומנט הטובה ביותר.
5. חומרים מרוכבים עם חיכוך נמוך וחיים ארוכים נמנעים ממגע ישיר בין מתכת-ל-מתכת, מה שהופך את התחזוקה וההחלפה למהירה וקלה.
6. פיר הפלט עומד בתקני ISO5211 ו-NAMUR העדכניים ביותר. ניתן להתאים את הגודל שלו, ופלדת אל חלד היא אופציונלית.
7. מחוון המיקום הסטנדרטי של NAMUR מקל על התקנת אביזרים כגון תיבות מתגי גבול ומנחים.
8. שני ברגים מתכווננים בזווית עצמאיים יכולים להתאים את מהלך השסתום מ-6 מעלות ל-96 מעלות, מה שעוזר להאריך את חיי השירות של מושב השסתום.

העיקרון הוא ש:

אוויר דחוס נכנס לתא כדי לדחוף את הבוכנה לעשות תנועה ליניארית, ועל ידי מבני העברה של פין העול וחריץ העול, התנועה הליניארית של הבוכנה תומר לתנועה סיבובית של העול, ותניע את פיר הפלט להסתובב, ובכך תשיג את השליטה על השסתום.
