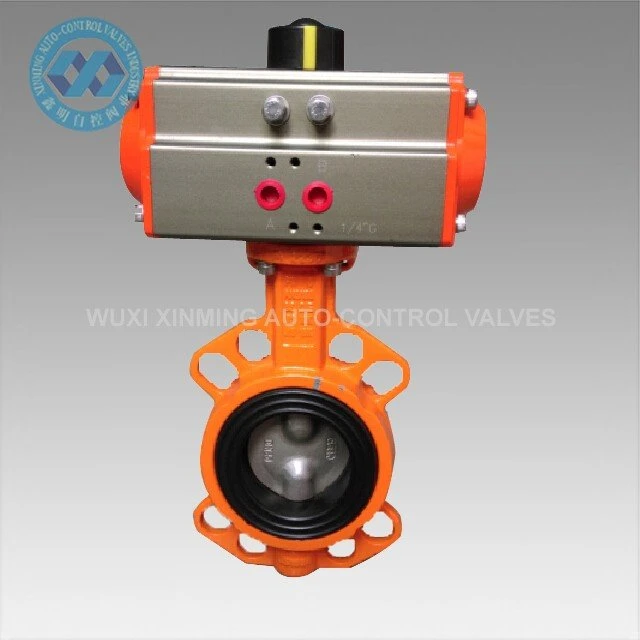

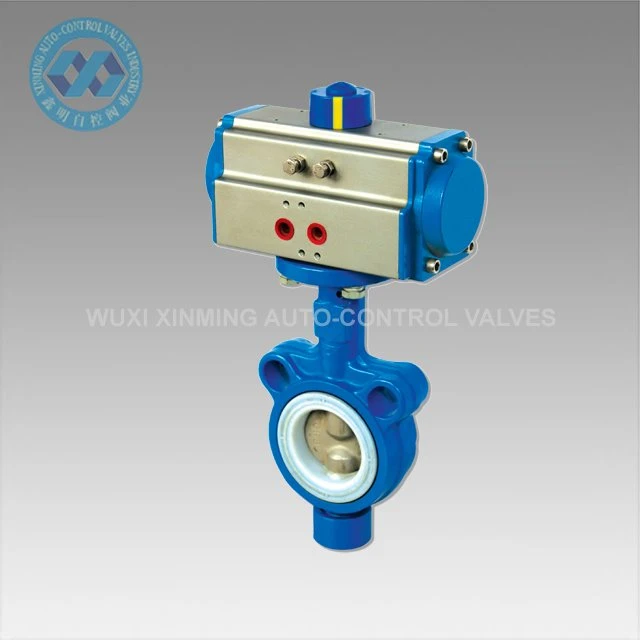

שסתום פרפר רקיק בעל מבנה פשוט, גודל קטן, קל משקל, עלות נמוכה, שליטה ותפעול נוחים, שטח זרימה יעיל גדול, פתיחה וסגירה מהירה, חיסכון בעבודה וביצועי איטום טובים, ויש לו את היתרונות של איטום מתכת קשיח ואטימה אלסטית.
כדי להתחיל ולהפסיק את הזרימה באופן אוטומטי מהר יותר מאשר שסתומים מונעים-מנועי, הפועלים על אוויר דחוס. עליך לשלוט באוויר למפעיל באמצעות שסתום הטייס החשמלי הכלול או שסתום הפעלה/כיבוי ידני. שסתומים אינם דורשים ירידת לחץ מינימלית בין הכניסה והיציאה לפעולה.
המפעיל מותקן ישירות לגוף השסתום כדי למזער את התנועה ולהפחית בלאי. מחוון זרימה חזותי בחלק העליון של המפעיל מראה אם השסתום פתוח או סגור. העקיפה הידנית מאפשרת לך להפעיל את השסתום בזמן הפסקות חשמל.
פרטי המוצר
| שם המוצר | שסתום פרפר רקיק |
| שם מותג | מתקבלים גם XM ו-OEM |
| גודל שסתום פרפר | 25 מ"מ-1000 מ"מ |

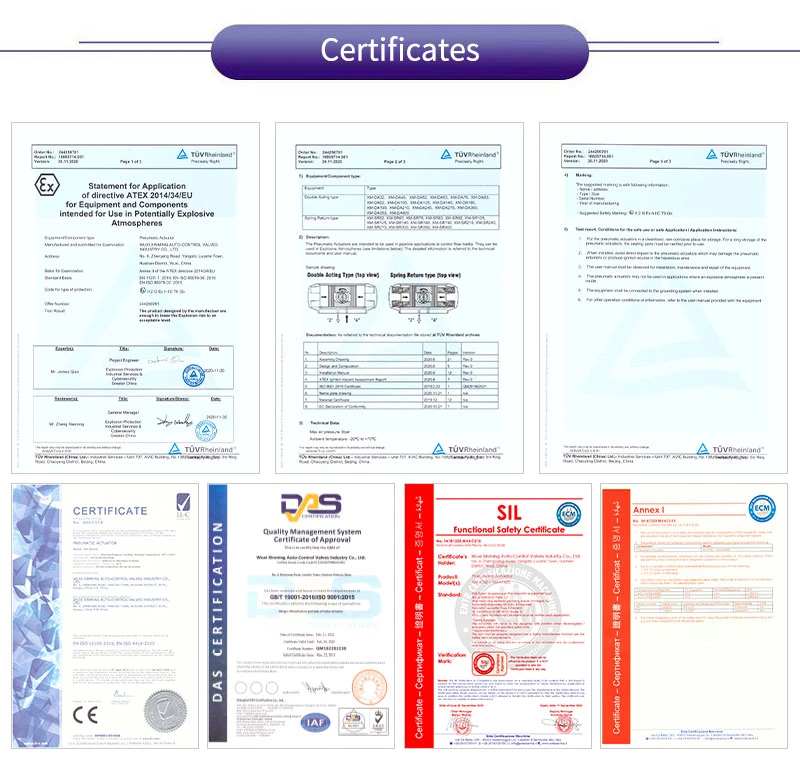

| הסמכה | CE, ATEX, SIL3, ISO9001:2016 |
| סוג שסתום | פַּרְפַּר |
| לשימוש עם | מים, שמן, אוויר, גז טבעי, קיטור, מי שתייה |
| חומר חותם | EPDM Rubber, NBR, PTFE, מתכת-ל-מתכת |
| מפרטים נפגשו | API 609 |

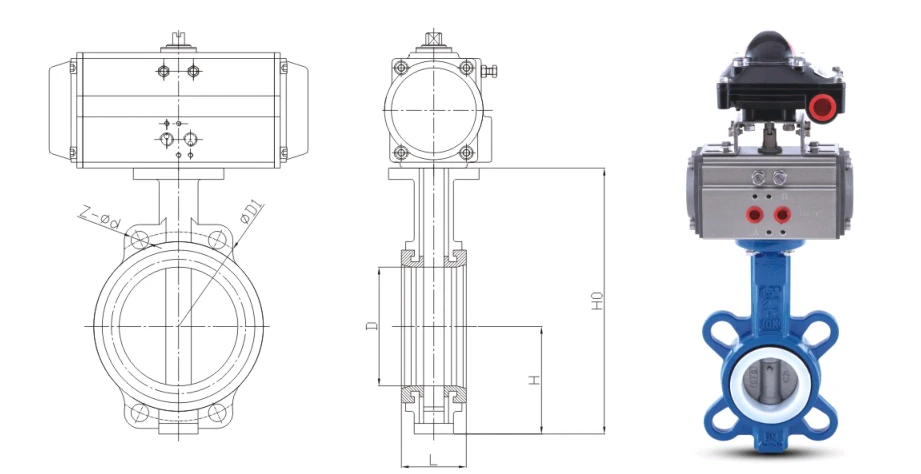

פרמטר טכני:
| קוטר נומינלי | D (מ"מ) | D1 (מ"מ) | H (מ"מ) | H0 (מ"מ) | L (מ"מ) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| מ"מ | אִינְטשׁ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| עיצוב וייצור שסתומים | לפי תקן GB/T12238 | ||||||
| גודל אוגן שסתום | לפי GB/T9113, GB/T17241.6 תקן | ||||||
| אורך מבני של השסתום | לפי תקן GB/T12221 | ||||||
| בדיקה וניסוי שסתומים | לפי תקן GB/T13927 | ||||||
תכונות המוצר:
• קל משקל וקומפקטי: המשקל של אותו קליבר הוא רק 1/6 משסתום השער, ושטח ההתקנה מופחת ב-50%
• אטם בועה דו-כיוונית-: מושב שסתום אלסטי EPDM/NBR/VITON/PTFE, אפס דליפה (ISO 5208 שיעור A)
• מומנט נמוך: לוחית פרפר יעילה + שרוול סיכה עצמי-, קל לנהיגה באמצעות מפעילים ידניים, פנאומטיים וחשמליים
• תחזוקה מקוונת: גוף השסתום אינו נמשך לתוך הצנרת, וניתן לשלוף את לוחית הפרפר על ידי שחרור ארבעה בורגי אוגן לפירוק והרכבה
• רב תכליתי: ניתן לפתוח ולסגור אותו במלואו, וניתן גם לחנוק אותו במדויק בטווח של 15 מעלות ~ 75 מעלות
יישומי מוצר:
• מים עירוניים: מים גולמיים, מים נקיים, ביוב, בידוד תחנת משאבה
• HVAC: מיזוג מרכזי, הסקה מחוזית, זרימת מי קירור
• מזון ותרופות: מערכת ניקוי CIP/SIP, דרגת תברואה FDA 3A אופציונלית
• כימיקלים ופטרוכימיים: חומצה חלשה ואלקלי, ממס, אבקה, צינור שינוע פניאומטי
• אנרגיית חשמל: מגדל קירור, עיבוי, מערכת ספרינקלרים אש
יכולת אספקה
יכולת אספקה: 1000 יחידות בחודש, שסתום פרפר פניאומטי
אריזה ומשלוח
פרטי אריזה:
1) אם כמות גדולה, מארז דיקט
2) אם כמות קטנה, קרטון או משטח דיקט
נמל מוצא: שנחאי, סין
זמן אספקה:
|
כמות (יחידות) |
1-50 |
51-1000 |
＞1001 |
|
הערכה זמן (ימים) |
סחורה במלאי |
30 |
יש לנהל משא ומתן |
השירות שלנו
1) קו חם 7x24 שעות
2) בקרת איכות קפדנית
3) איכות טובה במחיר נוח
4)שירות מעולה לאחר-
5) תמיכה טכנית מקוונת
6) זמן אספקה מהיר
טיפים לבחירה והזמנה:
כאשר המדיום מכיל חלקיקים גדולים מ-2 מ"מ או שווה ל-2 מ"מ, אנא בחר אטימה קשיחה או מבנה אקסצנטרי כפול.
כאשר נדרשת בטיחות אש, ניתן לבחור מילוי גרפיט + סד SS316L.
ספק 24 וולט/220 וולט חשמלי, פנאומטי כפול פעולה/איפוס קפיץ, מתג גבול, סט מלא.
אם אתה צריך שרטוטי CAD של שסתום פרפר של Wafer, מודלים תלת מימדיים או פתרונות התאמה אישית של פרויקטים, אנא צור קשר עם: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

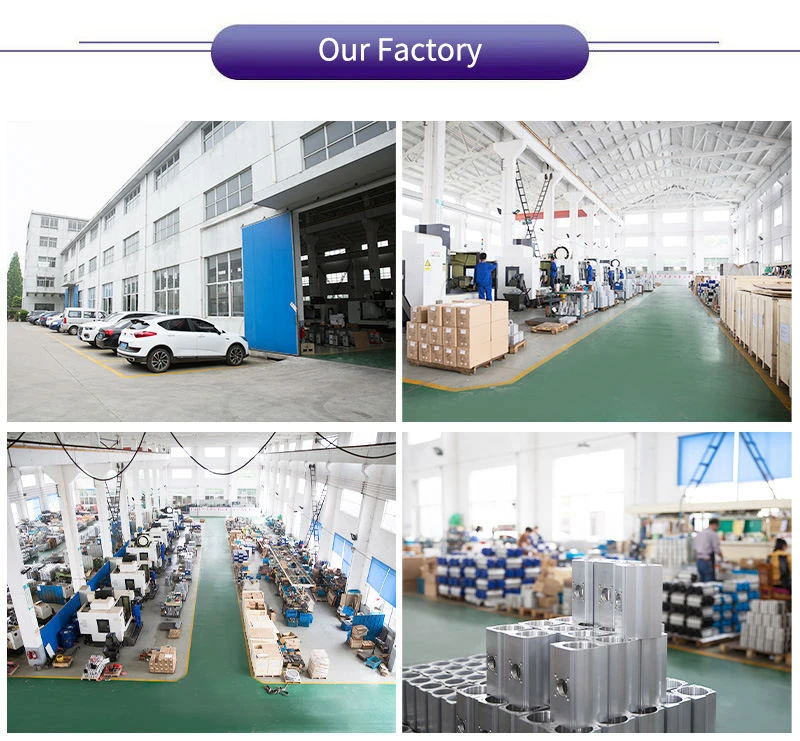

אודותינו:
Wuxi Xinming Auto-Control Valves Co., Ltd. מתמחה בייצור מפעילים פנאומטיים מסדרת XM עם אישור ISO9001 ושסתומי בקרה אוטומטיים, התואמים לתקני ISO5211/DIN3337/VDI/VDE-3845/NAMUR. עם יכולות מו"פ ומתקני ייצור מתקדמים, המוצרים שלנו משרתים תעשיות מגוונות כולל נפט וגז, כימיקלים ותחנות כוח, המגלמים את המחויבות שלנו ל"טכנולוגיה ראשית, מצוינות באיכות" באמצעות פתרונות חדשניים וביצועים אמינים.
