הצגת המוצר

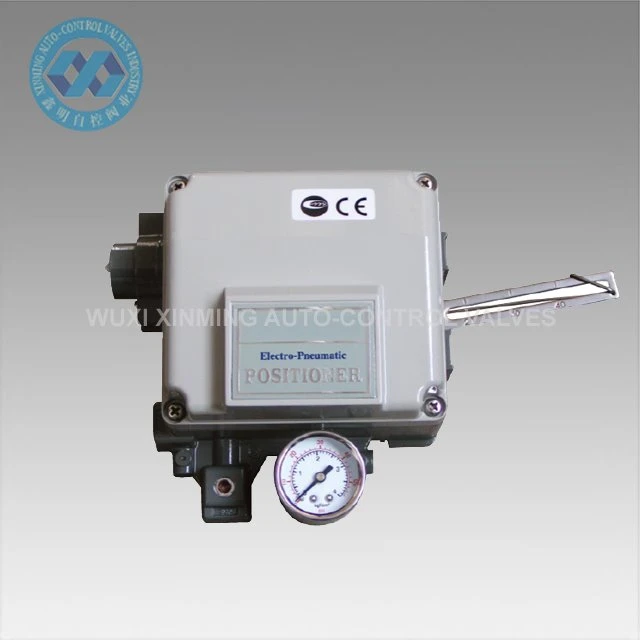

ממקמת שסתומים YT1000 משמשת עם שסתום הבקרה הפנאומטי ליצירת לולאת בקרה סגורה. אות זרם ה-DC שניתן על ידי מערכת הבקרה מומר לאות גז המניע את שסתום הוויסות כדי לשלוט על פעולת שסתום הוויסות. במקביל, משוב מתבצע בהתאם לדרגת הפתיחה של שסתום הוויסות, כך שניתן למקם את מיקום השסתום בצורה נכונה בהתאם לאות הבקרה המופק על ידי המערכת. ניתן להשתמש במנח החשמלי עבור מפעילים פנאומטיים חד-פעמיים (סוג קפיצי-החזרה) וכפולים.
התקנת מנחי שסתומים חשמליים-פניאומטיים: סדרה זו היא מסוג התאמה והיא מיועדת למפעילים דו-פעמיים או חד-פעמיים עם כניסות ויציאה 4-20 אותות משוב mA. המפעיל הפנאומטי מצויד בממקם שסתום חשמלי-פניאומטי ובתושבת, המקשרים את ידית המשוב דרך חריץ הגלגלים NAMUR, אשר מהודק על ידי 4 ברגים. ניתן לחבר את צינור מקור האוויר כדי לממש את בקרת ההתאמה.
פרמטרים טכניים
מיקום שסתום חשמלי-פניאומטי מסדרה 1000 משמש עם שסתום הבקרה הפנאומטי ליצירת לולאת בקרה סגורה. אות זרם ה-DC הניתן על ידי מערכת הבקרה מומר לאות גז המניע את שסתום הוויסות כדי לשלוט בפעולת שסתום הוויסות. ,משוב מתבצע בהתאם לדרגת הפתיחה של שסתום הוויסות, כך שניתן למקם את מיקום השסתום בצורה נכונה בהתאם לאות הבקרה המופק על ידי המערכת. ניתן להשתמש במנח החשמלי להפעלה חד פעמית (סוג קפיץ-החזרה) וכפולה. מפעילים פנאומטיים. התקנה של מעמדי שסתומים חשמליים-פנאומטיים: סדרה זו היא מסוג כוונון ומיועדת למפעילים דו-פעמיים או חד-פעמיים עם כניסות ויציאה 4-20 אותות משוב. ,מקשר את ידית המשוב דרך חריץ הפיניון NAMUR, אשר מהודק על ידי 4 ברגים. ניתן לחבר את צינור מקור האוויר כדי לממש את בקרת ההתאמה.

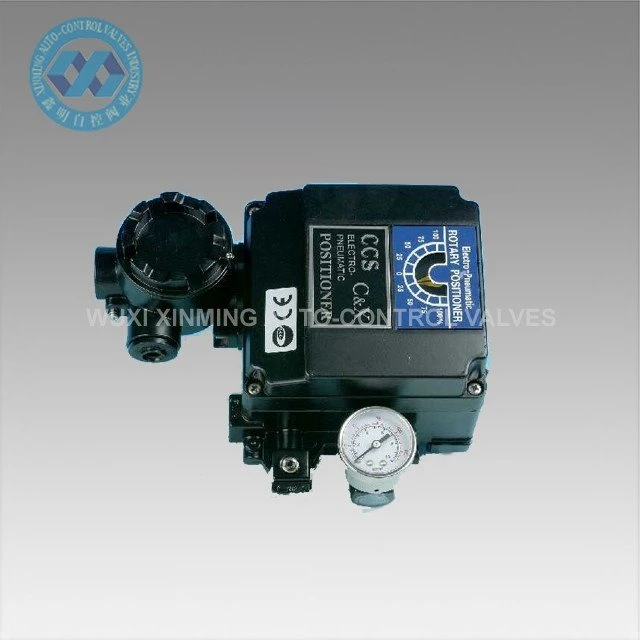

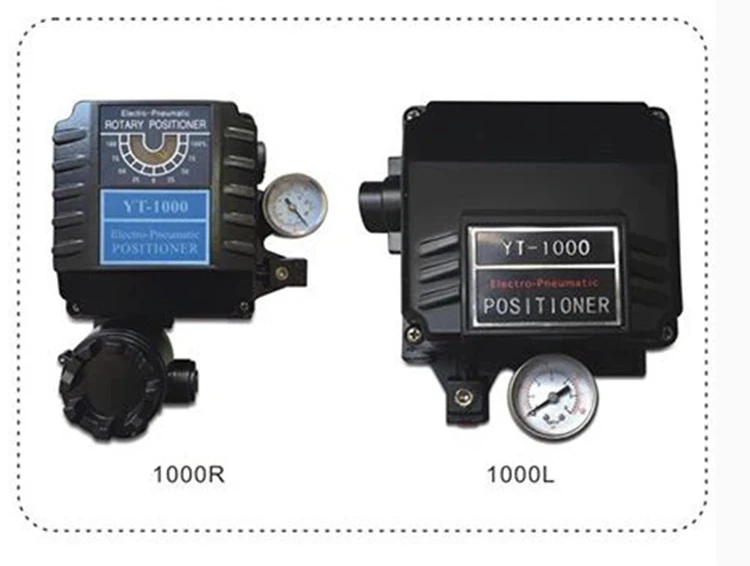

פריט | דֶגֶם | 1000 ליטר (סוג לינארי) | 1000R (סוג סיבובי) |
משחק יחיד משחק כפול | |||
אות כניסה, התנגדות | 4~20Ma.dc 250Ω±15Ω | ||
לחץ אספקת גז | 1.4~7 ק"ג/ס"מ²（20~100psi） | ||
שבץ | 10~105 מ"מ | 0-90תוֹאַר | |
ממשק חשמל | PT(NPT)1/2 | ||
כיתה חסינת פיצוץ | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
רמת הגנה | IP66 | ||
טמפרטורת הסביבה | -20תוֹאַר~70תוֹאַרהֲדִירוּת ±0.5% | ||
ליניארי | ±1%F.S ±2% F.S ±2% F.S | ||
היסטרזיס | ±1%F.S רְגִישׁוּת±0.2%F.S ±0.5% F.S | ||
צריכת אנרגיה באוויר | 3LPM(up=1.4kgf/cm²,20psi) | ||
זְרִימָה | 80LPM(up=1.4kgf/cm²,20psi) | ||
חוֹמֶר | אלומיניום יצוק | ||
מִשׁקָל | 2.7 ק"ג ~ 2.8 ק"ג | ||
דֶגֶם | 1000L/R |
סוגים | L: סוג ליניארי, R: סוג סיבובי |
צורת פעולה | S:פעולה יחידה, D:פעולה כפולה |
טופס חסין פיצוץ | M: חסין פיצוץ Exd II BT4 Exd II BT6, I: Exia II CT6 בטוח באופן מהותי,n: רגיל |
מנוף משוב | R1,M6*40L;R2,M8*40L;R,נמור;1,10~40 מ"מ; 2,40~70 מ"מ |
פֶּתַח | 90,90~180,180 |
סוג ממשק | PT,NPT |
אוֹפְּצִיָה | 0,+PTM, +L/S |
הקדמת חברה
מאז 2007, WUXI XINMING AUTO-CONTROL VES INDUSTRY CO., LTD הקימה.
אנו מייצרים בעיקר מפעיל פניאומטי, שסתום כדור פניאומטי, שסתום פרפר פניאומטי, שסתום בקרה פניאומטי/חשמלי וכו'.
לחברתנו ציוד עיבוד מתקדם וציוד בדיקה משוכלל. ציוד העיבוד שלנו כולל מחרטות, מכונת כרסום, מכונת משעמם, פלטה, מכונת קידוח, מחרטות CNC, מרכזי עיבוד CNC וציוד אחר. יש בסך הכל 30 סטים, מתוכם יש 5 סטים מיובאים למרכז מכונות אנכי ומספר סטים מחרטות CNC מתקדמות.
שאלות נפוצות
ש 1: קיבולת תנאי תשלום?
A 1: T/T, L/C, ווסטרן יוניון.
ש 2: תנאי סחר?
A 2: בהתאמה עם Incoterms 2010, בדרך כלל עם EXW, FOB שנחאי, CFR, CIF ו-DDU.
ש 3: תוקף הצעת המחיר?
A 3: בתוך 30 יום.
ש 4: דרכי משלוח?
A 4: בים, באוויר, באקספרס או ברכבת.
ש 5: אחריות?
A 5: אחריות איכות לשנה בחינם, ושירות בתשלום לכל החיים.
ש 6: התקנה והדרכה?
A 6: הנחיית וידאו רגילה להתקנה. במידת הצורך, ניתן שירות הנדסה בחו"ל בתשלום.
