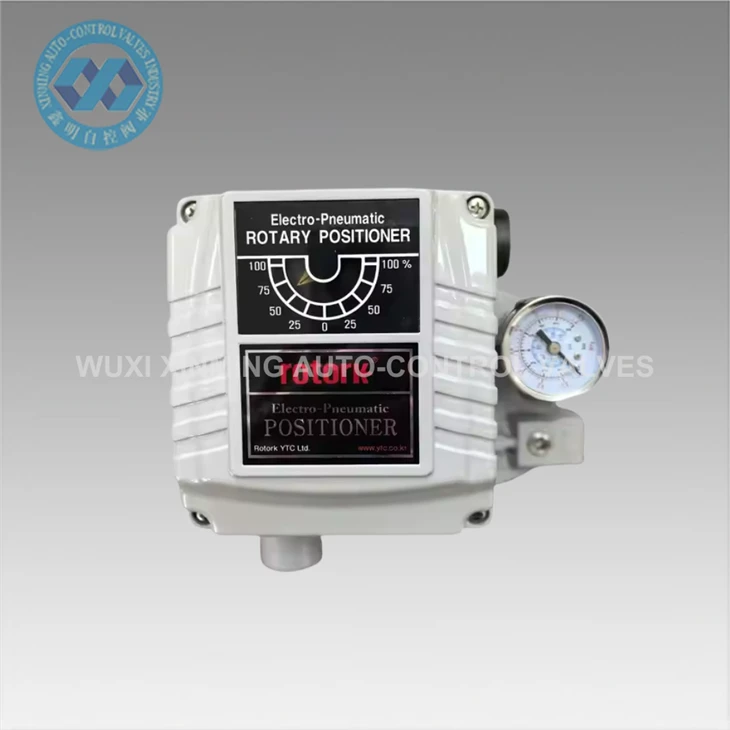

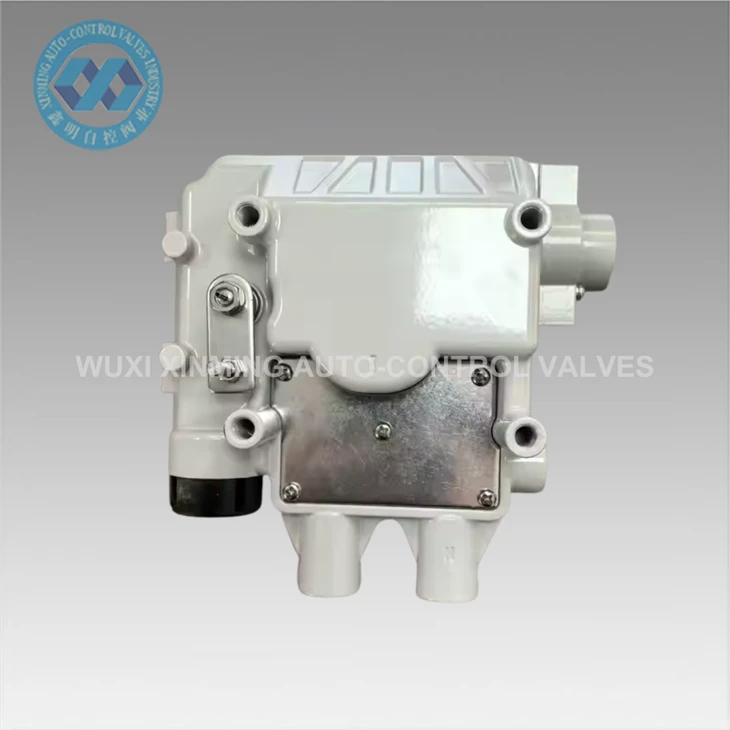

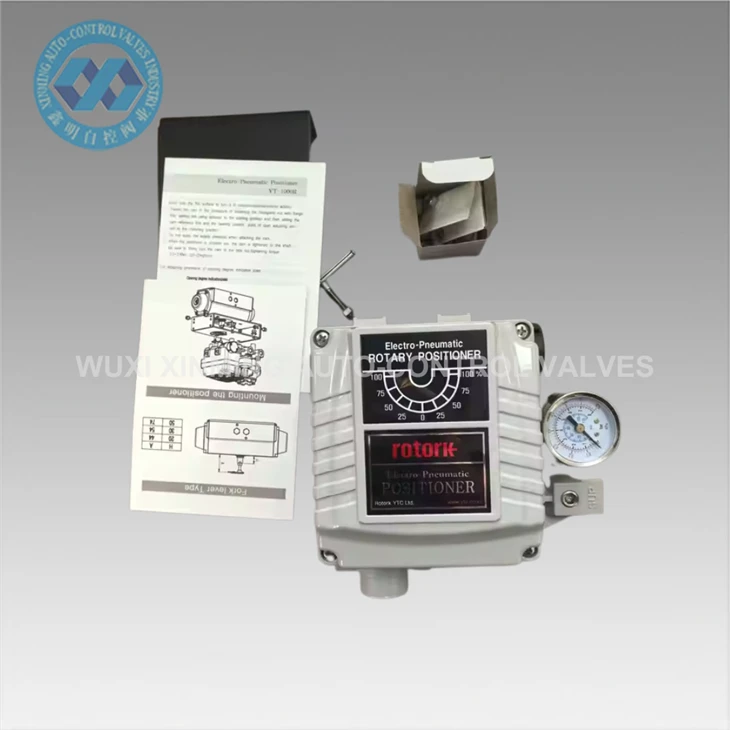

תגובה מהירה מיקום שסתום חשמלי

מבנה ליבה
מודול המרה חשמלי
ממיר I/P: האות הנוכחי מומר באופן לינארי לאות הלחץ (כגון מיקום אנלוגי).
מיקרו-מעבד: ליבת האיתור החכם, עיבוד אלגוריתם משולב, תפקוד לאבחון עצמי.

מודול מגבר פנאומטי
ממסר פנאומטי: מגביר את אות לחץ האוויר כדי להבטיח דחף מספיק כדי להניע שסתומים גדולים.

מנגנון משוב
מוט חיבור מכני: מחבר את הגבעול עם המיקום כדי להעביר את אות העקירה.
חיישנים שאינם מגעים: כגון חיישני רתיעה, הפחיתו בלאי מכני.

ממשק אינטראקציה של Man-Machine
תצוגת LCD: פתיחת שסתום תצוגה, קוד תקלה וכו '.
כפתור פעולה: משמש לכיול מקומי או להגדרת פרמטרים.

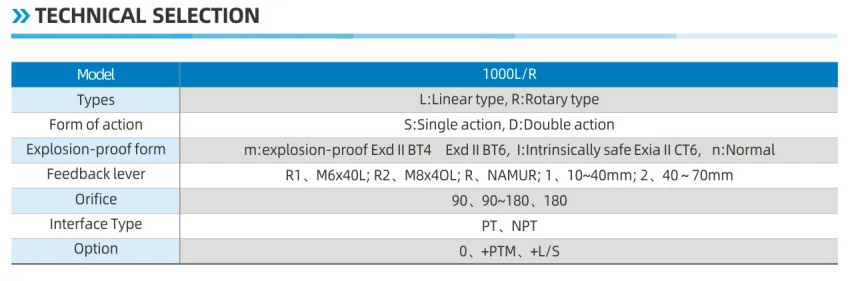

נקודות בחירה
התאמת איתות
סוג אות קלט: 4-20 ma, 0-10 V, פרוטוקול FieldBus.
פלט לחץ מקור אוויר: בדרך כלל 0. 14-0. 7MPA, צריך להתאים לצרכי המפעיל.

מאפיין שסתום
דרישות דחף: על פי גודל השסתום (כגון DN300 או יותר זקוק למצב דחף גבוה).
סוג שבץ: שבץ ישר (כמו שסתום גלובוס) לעומת שבץ זווית (כגון שסתום כדור, שסתום פרפר).

צרכים מיוחדים
דרישות חסינות פיצוץ: הסמכת ATEX או IECEX נדרשת לתעשייה פטרוכימית.
רמת הגנה: IP67 ומעלה ליישומי חוץ.
תכנון מפוצל: יש להפריד בין גוף שסתום הטמפרטורה הגבוה מגוף המיקום.
