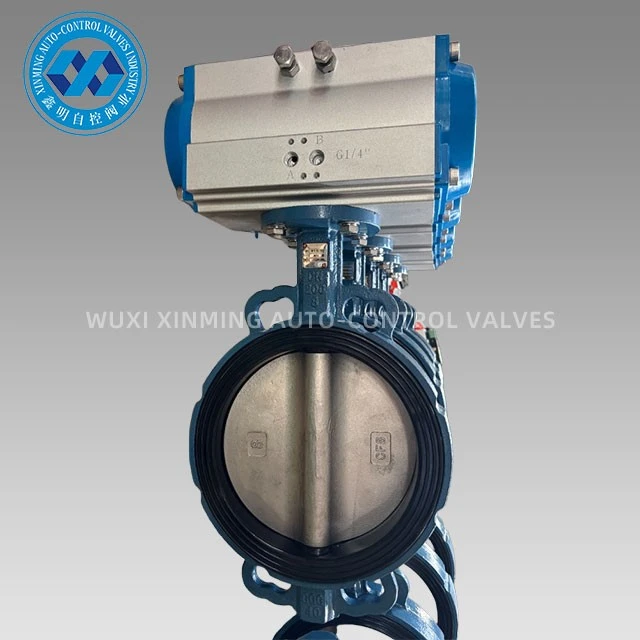

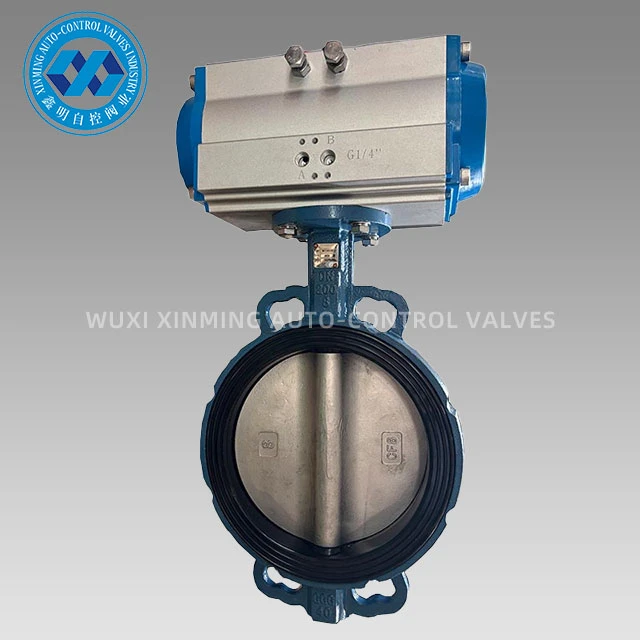

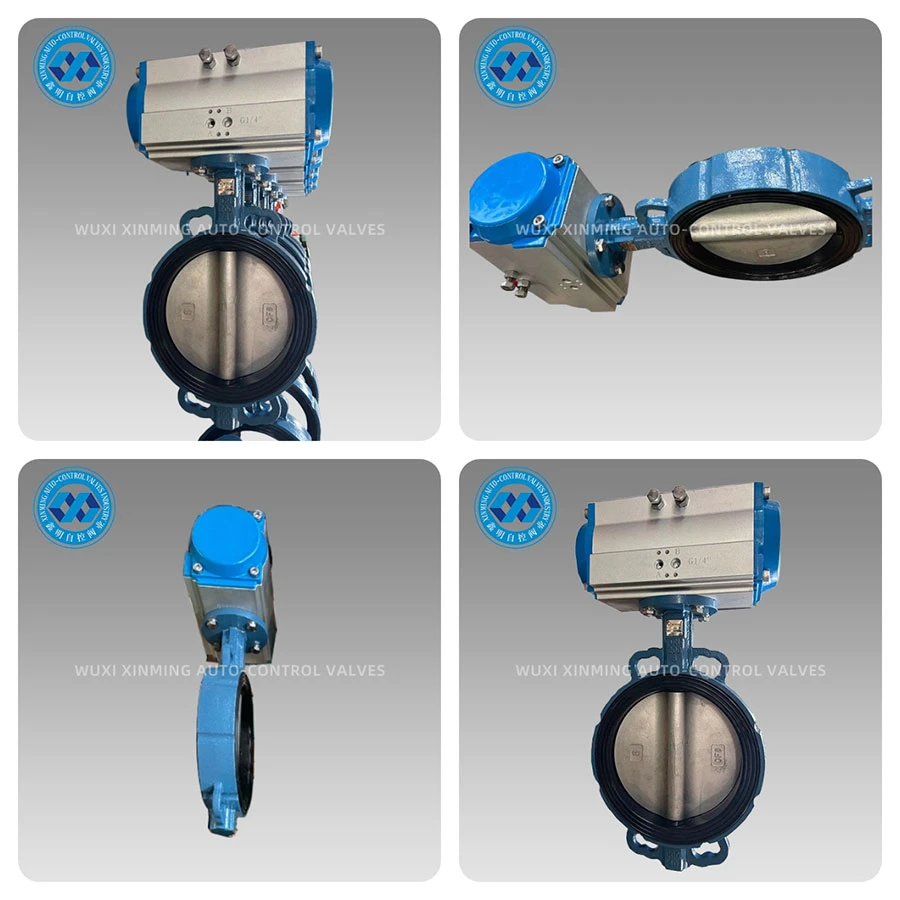

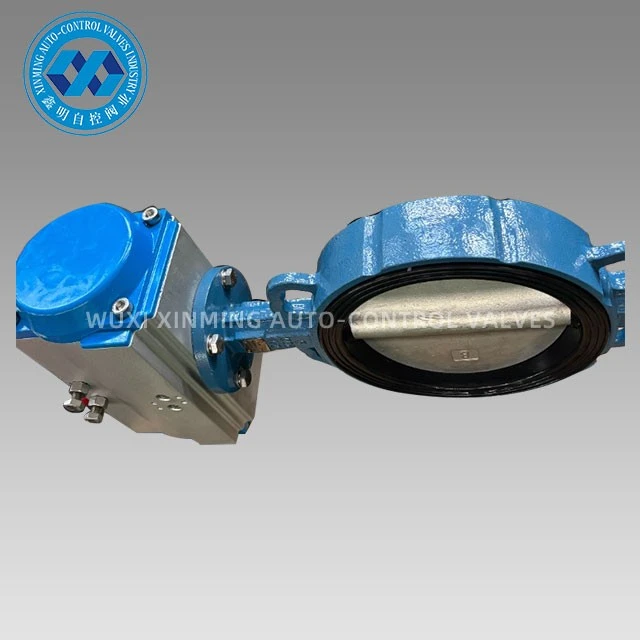

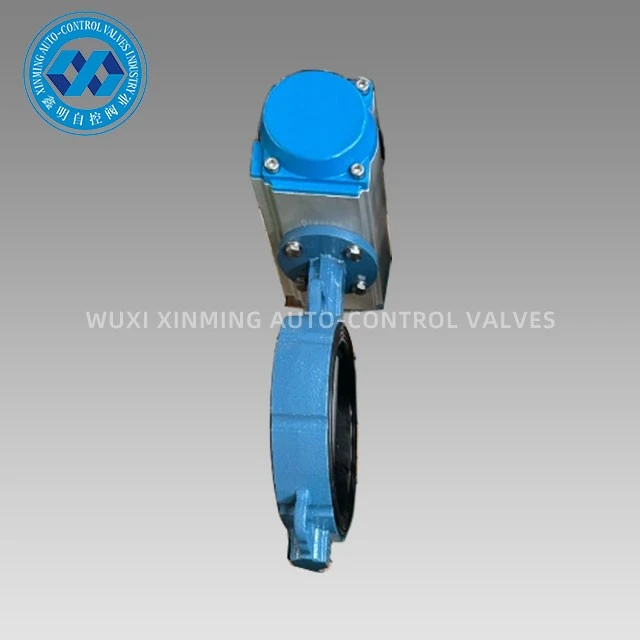

שסתום הפרפר הפנאומטי-המופעל משלב-שסתום פרפר כפול/קו מרכז בעל ביצועים גבוהים עם מפעיל פנאומטי מסוג מתלה או מזלג-, משיג פתיחה וסגירה מהירה והתאמה מדויקת מ-0{5}}אוויר נקי. גוף השסתום כולל תעלת זרימה בצורת דיסק- יעילה, וכתוצאה מכך נפילת לחץ נמוכה במיוחד כאשר היא פתוחה לחלוטין ואיטום בועות אפס בסגירה. תוכנן במיוחד עבור תהליכים אוטומטיים, הוא עומד בדרישות המחמירות של התעשייה המודרנית למהירות, בטיחות ויעילות אנרגטית.
יתרונות המוצר:
פתיחה וסגירה מהירה
פעולה חד-ת פחות מ-0.5 שניות או שווה ל-0.5 שניות, פעולה כפולה- פחות או שווה ל-1 שניות, הפחתת פטיש מים ובזבוז מדיה.
תפוקת מומנט גבוהה
מבנה המזלג מספק עד 15,000 ננומטר, ומניע בקלות לוחות שסתומים בקוטר DN1200 גדולים-.
איטום-לאורך זמן
בטנת גומי מרוכבת EPDM/PTFE שומרת על אפס דליפה של ANSI Class VI גם לאחר 500,000 מחזורים.
חסין אש ואנטי-סטטי
תואם ל-API 607 ו-ISO 10497, מתאים לגז דליק וסביבות מאובקות.
חיבור מודולרי
המפעיל וגוף השסתום משתמשים באוגנים בתקן ISO 5211; החלפה- באתר של מפעילים חשמליים/הידראוליים נמשכת רק 10 דקות.
חיסכון משמעותי באנרגיה
צריכת החשמל המונעת באוויר היא רק 1/3 מזו של מפעילים חשמליים מאותו מפרט; איפוס קפיץ זמין במקרה של כשל במקור האוויר, מה שמבטיח מיקום בטוח.
מפרט טכני:
קוטר: DN40-DN1200 (1½"-48")
לחץ: PN6-PN100 / Class 125-600
טמפרטורה: -40 מעלות ~+200 מעלות (סוג טמפרטורה-נמוכה -60 מעלות, סוג טמפרטורה גבוהה +450 מעלות)
גוף שסתום: ברזל רקיע, WCB, CF8, CF8M, פלדה דופלקס, ברונזה אלומיניום
לוחית שסתומים: CF8, CF8M, ציפוי ניילון, Hastelloy
תותב: EPDM, NBR, PTFE, FKM, גומי סיליקון
מפעיל: הפעלה כפולה-/החזרת קפיץ, הגנת IP66/IP67, חסינת פיצוץ-אופציונלית Ex d IIB T6
חיבור: רקיק, זיז, אוגן, ANSI/JIS/DIN
קצב דליפה: ANSI Class VI / רמת בועות אפס
בקרת איכות:
← בדיקת חומרים כפולים: ניתוח ספקטרלי ובדיקת הלם-בטמפרטורה נמוכה
→ עיבוד- חד פעמי במרכז עיבוד של חמישה-צירים, עגול קטן או שווה ל-0.02 מ"מ
→ 100% 1.5x בדיקת חוזק בית PN + 1.1x בדיקת אטימות בלחץ נמוך-
← כיול מהלך מפעיל עם גשש לייזר, דוח ליניאריות מאוחסן בארכיון למשך 5 שנים
→ ביקורות-של צד שלישי API 6D, CE, ISO 9001, דוחות מקוריים שסופקו עם המשלוח
אריזה ומשלוח:
אריזה ותחבורה: גוף השסתום והמפעיל עטופים כל אחד בסרט VCI נגד-חלודה, והקופסה החיצונית עשויה מחמש שכבות של קרטון גלי מחוזק; מאובטח עם משטחי עץ ורצועות פלדה מפלסטיק, מתאים להובלה ימית ב-50 מעלות עד +70 מעלות. סימן המשלוח כולל את מספר הפרויקט וקוד QR; סרוק את הקוד כדי להוריד את תעודת האחריות ווידאו בדיקה.
שירות לאחר-מכירה:
• תקופת אחריות של 18 חודשים, החלפה חינם עבור פגמי ייצור.
• מענה מקומי 24-שעות, הגעה לאתר 72 שעות; אבחון וידאו בחו"ל 48 שעות, חלקי חילוף נשלחים ישירות דרך DHL.
• שיא מחזור חיים: רשימה של חלקים פגיעים, סרטוני תחזוקה, הדרכה מקוונת.
• מספק בדיקות שנתיות וכיול ביצועים כדי להבטיח פעולה יציבה של שסתומים למשך 10+ שנים.
החוזק שלנו: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., שנוסדה בשנת 1998, משתרעת על שטח של 38,000㎡ ויש לה קיבולת ייצור שנתית של 120,000 סטים של שסתומי מפעילי פרפר פנאומטיים-ומפעלים קשורים. עם מרכזי עיבוד שבבי מ-DMG גרמניה ו-MAZAK יפן, ומעבדת נוזלים API 6D, צוות המחקר והפיתוח שלנו כולל 26 אנשים ומחזיק ב-42 פטנטים. המוצרים שלנו מיוצאים ל-56 מדינות, ומספקים פתרונות שסתומים לפרויקטים גלובליים כמו Shell, BASF ו-Sinopec. בחר XINMING, בחר אמינות ויעילות!
