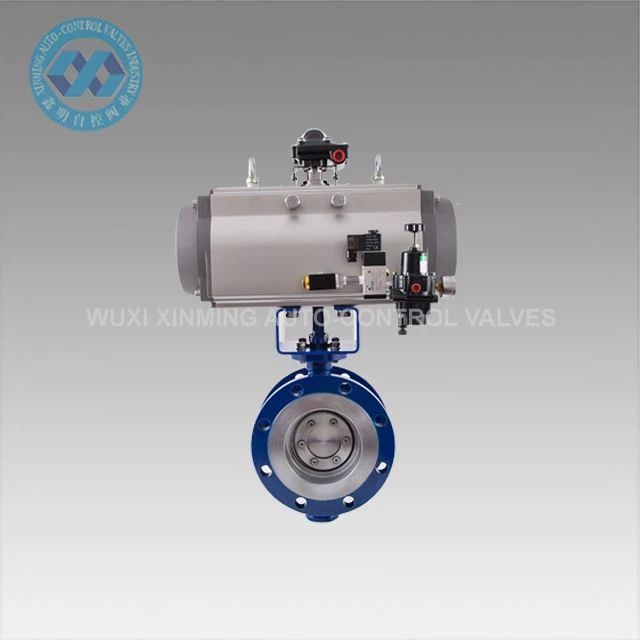

שסתום הפרפר שלנו עם מתכת למתכת הוא פתרון בקרת זרימה-קומפקטי, קל משקל ומחיר יעיל, המציע ביצועים מגוונים ביישומים שונים. מעוצב עם תצורה בסגנון רקיק - להתקנת אוגן קלה, הוא מתאים במיוחד למערכות צנרת מוגבלות- במים, אוויר, גז וכימיקלים מתונים. השסתום מצטיין בתנאים תובעניים, כולל צינורות-גבוהים,-לחץ וחום-שומרי חום, ומספק פונקציות פתיחה/סגירה אמינות ויכולות כוונון זרימה מדויקות. העיצוב האופטימלי שלו משלב מבנה קומפקטי, טביעת רגל קטנה ובנייה קלה עם פעולה גמישה לשימוש נוח בסביבות תעשייתיות מגוונות.

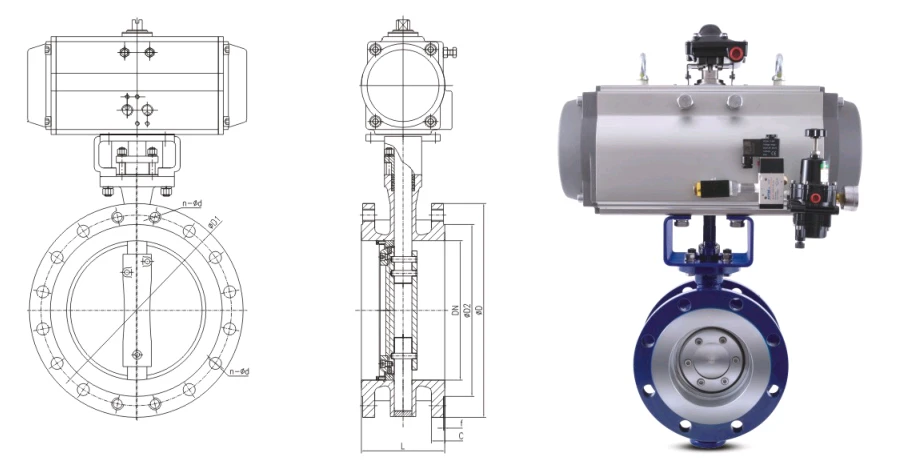

פרמטר טכני:
| קוטר נומינלי DN (מ"מ) | L (מ"מ) | D (מ"מ) | D1 (מ"מ) | D2 (מ"מ) | C (מ"מ) | H (מ"מ) | n-d |
|---|---|---|---|---|---|---|---|
| 80 | 114 | 200 | 160 | 132 | 20 | 310 | 8-18 |
| 100 | 127 | 220 | 180 | 156 | 22 | 325 | 8-18 |
| 125 | 140 | 250 | 210 | 184 | 22 | 360 | 8-18 |
| 150 | 140 | 285 | 240 | 211 | 24 | 395 | 8-22 |
| 200 | 152 | 340 | 295 | 266 | 24 | 480 | 12-22 |
| 250 | 165 | 405 | 355 | 319 | 26 | 550 | 12-26 |
| 300 | 178 | 460 | 410 | 370 | 28 | 610 | 12-26 |
| 350 | 190 | 520 | 470 | 429 | 30 | 710 | 16-26 |
| 400 | 216 | 580 | 525 | 480 | 32 | 755 | 16-30 |
| 450 | 222 | 640 | 585 | 548 | 40 | 835 | 20-30 |
| 500 | 229 | 715 | 650 | 609 | 44 | 900 | 20-33 |
| 600 | 267 | 840 | 770 | 720 | 54 | 1060 | 20-36 |
| 700 | 292 | 910 | 840 | 794 | 40 | 1170 | 24-36 |
| 800 | 318 | 1025 | 950 | 901 | 42 | 1320 | 24-39 |
| 900 | 330 | 1125 | 1050 | 1001 | 44 | 1440 | 28-39 |
| 1000 | 410 | 1255 | 1170 | 1112 | 46 | 1640 | 28-42 |
| 1200 | 470 | 1485 | 1390 | 1328 | 52 | 1850 | 32-48 |
| 1400 | 530 | 1685 | 1590 | 1530 | 58 | 2040 | 36-48 |
| 1600 | 600 | 1930 | 1820 | 1750 | 64 | 2280 | 40-55 |
| 1800 | 670 | 2130 | 2020 | 1950 | 68 | 2495 | 44-55 |
| 2000 | 760 | 2345 | 2230 | 2150 | 70 | 2685 | 48-60 |
| תקן מנהלים | היקף היישום | |||
| עיצוב וייצור | JB/T8527,GB/T12224,API609,ASME B16.34 וכו'. סטנדרטי | קוטר נומינלי | DN50-DN3600 2"-144" |
לשסתומים שונים יש ממדים שונים. נא להתקשר לפרטים |
| אוגן חיבור | GB/T9113.1~9113.4,ASME B16.5,ASME B16.47 וכו'. סטנדרטי | לחץ נומינלי | PN2.5-PN260 Class150-Class1500 | |
| אורך מבנה | GB/T12221API609 IS05752 וכו'. סטנדרטי | טווח טמפרטורות | -196C-600C | |
| בדיקה וניסוי | JB/T9092 GB/T26480 API598 IS05208 וכו'. סטנדרטי | שיטת חיבור | סוג אוגן, סוג ריתוך, סוג רקיק, סוג זיז וכו'. | |
| חומר גוף | פלדת פחמן, פלדת כרום מוליבדן, נירוסטה אוסטניטית, נירוסטה דופלקסית, סגסוגת טיטניום, Hastelloy, Monel וכו'. | |||
תכונות המוצר:
איטום מתכת פרימיום: מושב ודיסק מפלדת אל חלד מוקשה מבטיחים כיבוי אמין-גם לאחר שימוש ממושך
עיצוב לחץ גבוה-טמפ'/גבוה{{1}: מתאים לשירותים של עד 650 מעלות ודירוגי לחץ ANSI Class 600
קומפקטי וקל משקל: קל ב-30% משסתומי שער עם דירוגים דומים
זרימה דו-כיוונית: ביצועי איטום מעולים בשני כיווני הזרימה
יתרונות עיצוב:
עיצוב -משולש מונע בלאי ומבטיח אפס דליפה
בנייה בטוחה-באש עומדת בתקני API 607/6FA
מומנט הפעלה נמוך מפחית את דרישות המפעיל
תחזוקה-תפעול ללא תשלום עם חיי שירות ארוכים
יישומים אופייניים:
תהליכי זיקוק ופטרוכימיים
מערכות קיטור של תחנת כוח
העברת גז-בטמפרטורה גבוהה
עיבוד כימי עם מדיה שוחקת
אודותינו:
המפעילים הפנאומטיים מסדרת XM המיוצרים על ידי חברתנו נחקרים, מפותחים ומתוכננים על בסיס יישום מקיף של הכנסת טכנולוגיות חדשות, חומרים חדשים, תהליכים חדשים ומושגים חדשניים בבית ומחוצה לה, ועומדים במלואם בתקנים הבינלאומיים החדשים: ISO5211, DIN3337, ותקן VINDE-3845, NAMUR. המוצרים עברו את הבדיקה של הסוכנות הלאומית לפיקוח טכני ועברו את הדגמת מערכת האיכות הבינלאומית ISO9001:2000. המוצרים נמצאים בשימוש נרחב בבקרה אוטומטית של התעשייה הכימית, זיקוק נפט, כרייה, תחנות כוח, מתכות, בנייה, רפואה, מזון, גז, מחקר מדעי וכו'.
החברה מקפידה על העיקרון הארגוני של "לרדוף טוב יותר, קודם כל טכנולוגיה, כנות ואמינות". אנו מתחייבים לניהול מושלם, איכות גבוהה, יעילות כפולה, לספק ללקוחות שירותים משביעי רצון וליצור קשרי שיתוף פעולה יציבים וטובים יחסית בענפים הקשורים. כל הקולגות שלי בחברה מקווים בכנות לשתף איתך פעולה כדי ליצור ברק ביחד.
