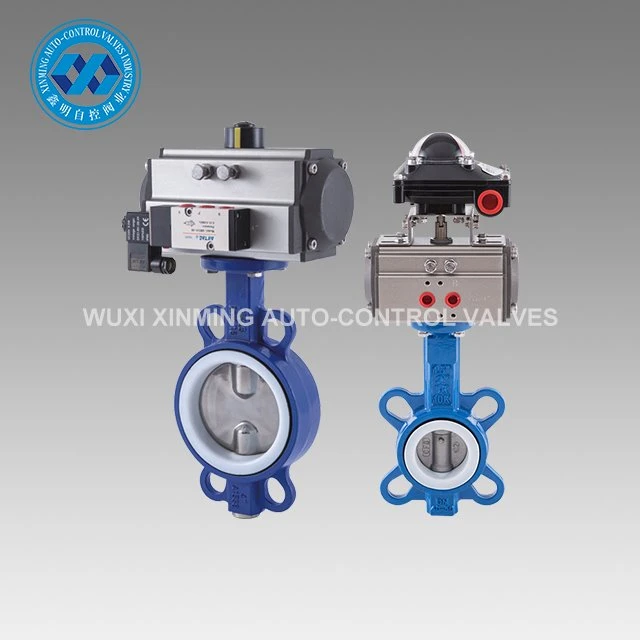

שסתום הפרפר הברזל רקיע הוא שסתום ויסות פשוט, וניתן להשתמש בו גם לשליטה-כיבוי של חומרי צינור בלחץ נמוך-. כדי להתחיל ולעצור זרימה אוטומטית מהר יותר מאשר שסתומים מונעים-מנועי, הפועלים על אוויר דחוס. עליך לשלוט באוויר למפעיל באמצעות שסתום הטייס החשמלי הכלול או שסתום הפעלה/כיבוי ידני. שסתומים אינם דורשים ירידת לחץ מינימלית בין הכניסה ליציאה לצורך פעולה.
פרטי מוצר:
| שם המוצר | שסתום פרפר ברזל רקיע |
| שם מותג | מתקבלים גם XM ו-OEM |
| גודל שסתום פרפר | 25 מ"מ-1000 מ"מ |

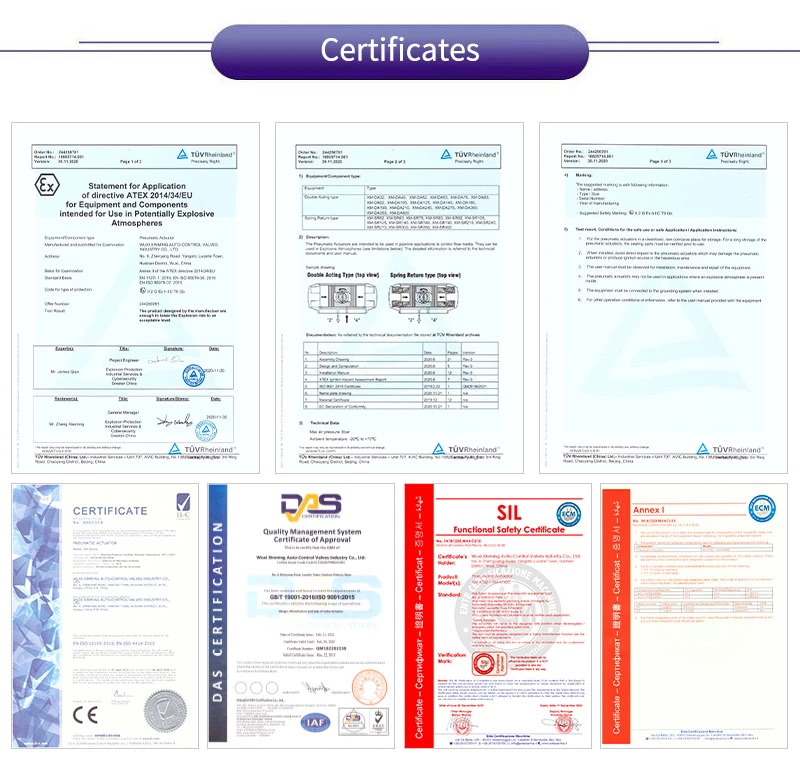

| הסמכה | CE, ATEX, SIL3, ISO9001:2016 |
| סוג שסתום | פַּרְפַּר |
| לשימוש עם | מים, שמן, אוויר, גז טבעי, קיטור, מי שתייה |
| חומר חותם | מתכת-ל-מתכת |
| מפרט נפגש | API 609 |

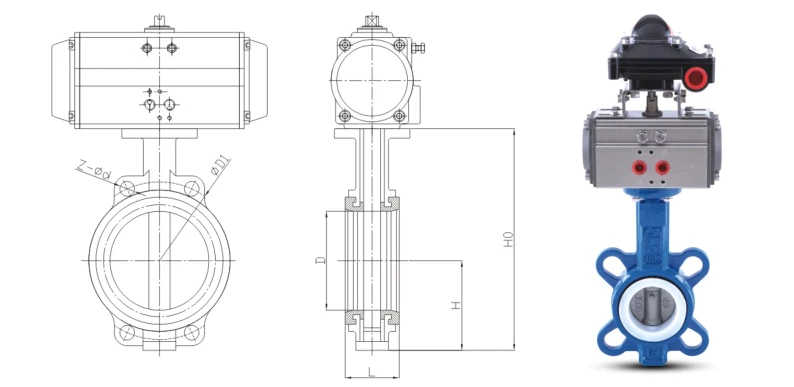

פרמטר טכני:
| קוטר נומינלי | D (מ"מ) | D1 (מ"מ) | H (מ"מ) | H0 (מ"מ) | L (מ"מ) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| מ"מ | אִינְטשׁ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| עיצוב וייצור שסתומים | לפי תקן GB/T12238 | ||||||
| גודל אוגן שסתום | לפי GB/T9113, GB/T17241.6 תקן | ||||||
| אורך מבני של השסתום | לפי תקן GB/T12221 | ||||||
| בדיקה וניסוי שסתומים | לפי תקן GB/T13927 | ||||||
תכונות המוצר:
• דליפה בלחץ-גבוה: ארבעה סוגים של מושבי שסתומים מגופרים: EPDM/Viton®/NBR/PTFE, איטום דו-כיווני בועה-, עד 16 בר.
• קל משקל: המשקל של אותו קליבר הוא רק 30-40% מזה של שסתום כדורי, מה שמפחית את עלויות התמיכה בצנרת.
• חיים ארוכים: גזע השסתום עשוי מפלדת אל-חלד דופלקס 416/316 SS, והמיסב משתמש בתותב -שמן עצמי שאינו- מתכתי כדי למנוע התקף.
• בידוד-ידידותי: ניתן לכסות את עיצוב הצוואר המורחב בשכבת בידוד בגודל 2 אינץ', המתאימה לצינורות HVAC וצינורות חיצוניים.
• כוננים מרובים: ידיות, תיבות הילוכים, מפעילים חשמליים, פנאומטיים והידראוליים, כולם מחוברים לפי אוגנים בתקן ISO 5211.
• הסמכות מלאות: היתרי מי שתייה WRAS, ACS, לפי API-609, BS EN 593 ו-ISO 5752.
השירות שלנו:
1) קו חם 7x24 שעות
2) בקרת איכות קפדנית
3) איכות טובה במחיר נוח
4) שירות לאחר- מצוין
5) תמיכה טכנית מקוונת
6) זמן אספקה מהיר
יישומי מוצר:
• רשתות מים חמים וקרים, מי ים, ביוב וצינורות קיטור
• מערכות מיזוג HVAC, הסקה מחוזית
• נפט, כימיקלים, מזון, תרופות ובניית ספינות
• נוזלים בדרגת-מזון: משקאות, אלכוהול, מים מטוהרים
• גז ואקום: גז, אוויר דחוס, מערכות ואקום
אודותינו:
Wuxi Xinming Auto-Control Valves Co., Ltd. מתמחה בייצור מפעילים פנאומטיים מסדרת XM עם אישור ISO9001 ושסתומי בקרה אוטומטיים, התואמים לתקני ISO5211/DIN3337/VDI/VDE-3845/NAMUR. עם יכולות מו"פ ומתקני ייצור מתקדמים, המוצרים שלנו משרתים תעשיות מגוונות כולל נפט וגז, כימיקלים ותחנות כוח, המגלמים את המחויבות שלנו ל"טכנולוגיה ראשית, מצוינות באיכות" באמצעות פתרונות חדשניים וביצועים אמינים. אם אתה צריך שסתום פרפר ברזל רקיע, אנא צור איתנו קשר.
