תיאורי מוצרים מהספק

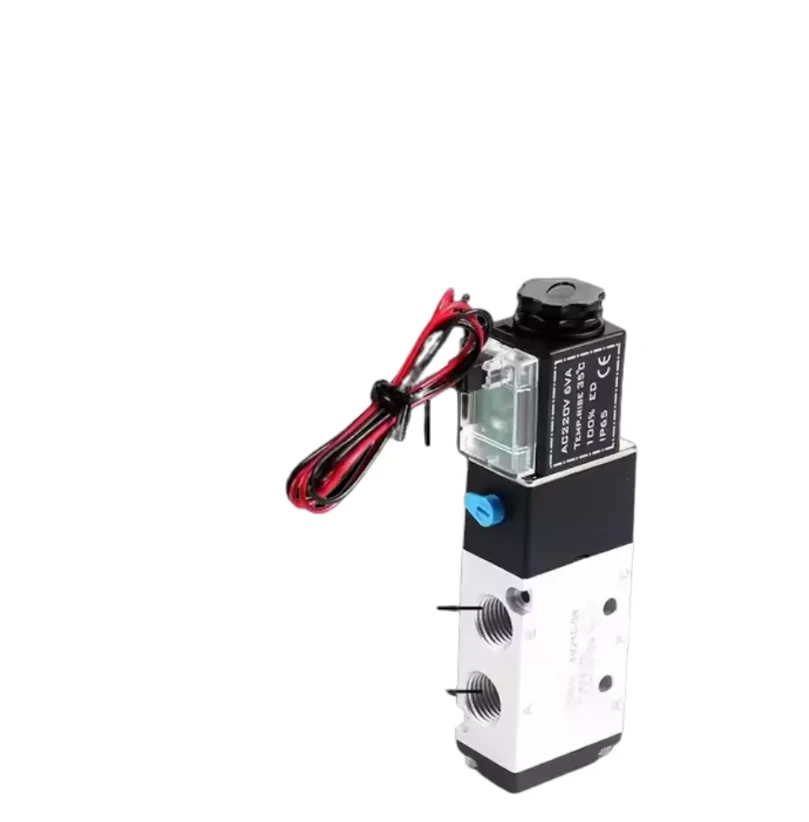

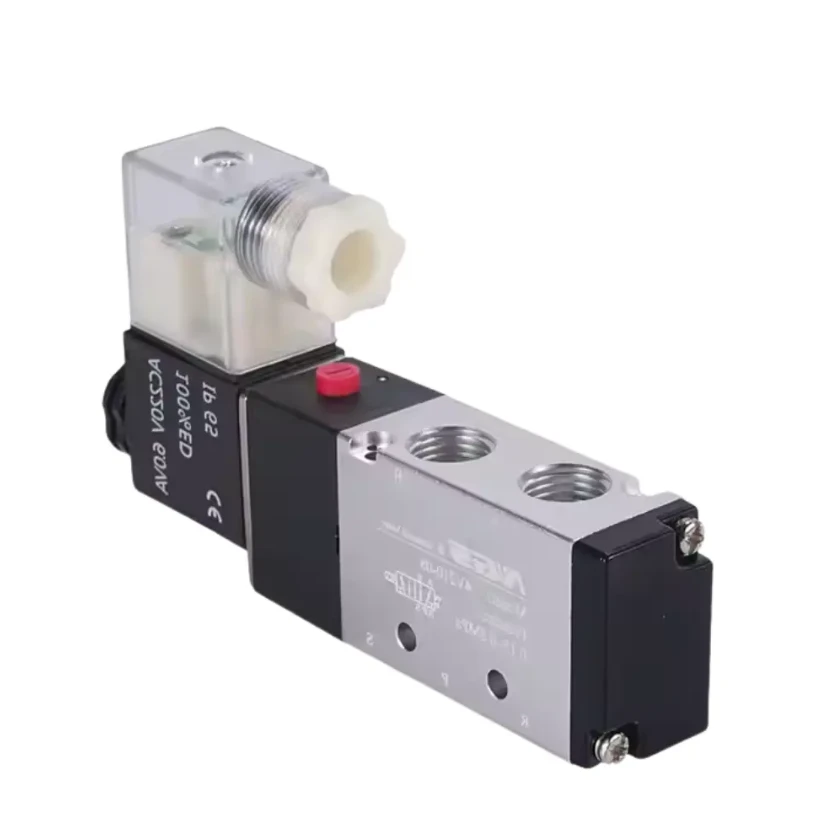

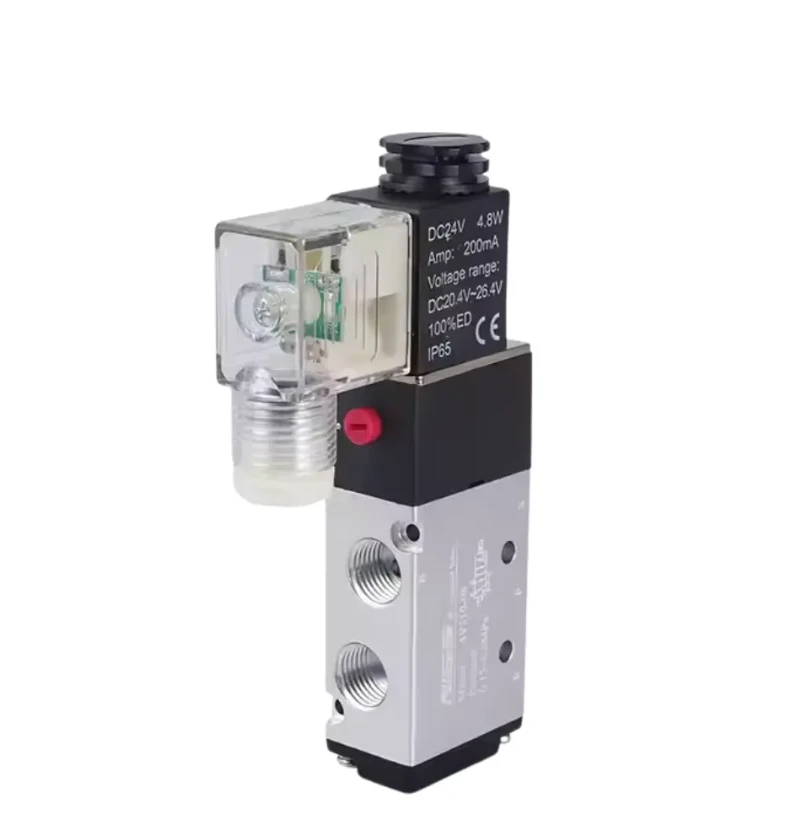

שסתום הסולנואיד הוא אלמנט בקרת הליבה של המערכת הפנאומטית, השולטת בכיוון הזרימה ובמקום האוויר הדחוס דרך האות החשמלי, כדי להניע את התנועה הליניארית או הסיבוב של המפעיל הפנאומטי (כמו הצילינדר והשסתום). מהותה היא "מתג הבקרה האלקטרוני" של המפעיל הפנאומטי כדי לממש את בקרת הפעולה המדויקת של מערכת האוטומציה.
עיקרון עבודה שיתופי
קישור שליטה:
PLC/בקר → שסתום סולנואיד איתות חשמלי → מיתוג ערוץ אוויר דחוס → פעולת מפעיל פנאומטי (הפעלה/כיבוי/כיבוי).
תהליך טיפוסי:
שסתום הסולנואיד מקבל כוח, מחליף את נתיב הגז והאוויר הדחוס נכנס לתא המפעיל;
הלחץ דוחף את הבוכנה/הסרעפת, וכתוצאה מכך תזוזה מכנית;
לאחר הפסקת חשמל, שסתום הסולנואיד מתאפס, הגז משוחרר והמפעיל חוזר למיקום הראשוני (החזרת קפיץ או אספקת גז הפוך).
תכנון מבנה ליבה
קטע שסתום סולנואיד
סוג גוף שסתום:
טי דו-מיקום (2/3): בקרה על צילינדר משחק יחיד (צריכה יחידה + פליטה).
חמש כיוונים עם שתי עמדות (2/5): שליטה על גלילי משחק כפולים (צריכה כפולה + פליטה כפולה).
מצב נהיגה:
פעולה ישירה: כונן ישיר של זרימה קטנה (תגובה מהירה, המתאימה לפעולה בתדר גבוה).
מופעל על פיילוט: מיתוג בסיוע בלחץ אוויר (זרימה גדולה, תרחישים בלחץ גבוה).
עיצוב מיוחד:
סלילי פיצוץ מוגנים (ATEX מוסמך) לסביבות דליקות;
צריכת חשמל נמוכה (0. 5W ~ 1W) להארכת חיי הסוללה;
כפתור חירום ידני (יכול להיאלץ לשנות את נתיב הגז במקרה של הפסקת חשמל).
התאמה למפעיל
תקן ממשק: עונה על מפרטי ISO 15407 או NFPA כדי להבטיח חיבור גז מהיר.
התאמת זרימה: ערך CV של השסתום חייב לעמוד בדרישות מהירות המפעיל.
נקודות בחירה ותחזוקה
מפתח לבחירה
סוג מפעיל: משחק יחיד (החזרת קפיץ נדרשת) או משחק כפול (בקרת נתיב גז כפול);
תדר הפעלה: בחר שסתום סולנואיד ישיר בפועל בסצינות בתדר גבוה;
דרישות סביבתיות: הוכחת פיצוץ, אנטי קורוזיה, יכולת הסתגלות טמפרטורה (-30 תואר ~ 80 מעלות);
דרישות לחיסכון באנרגיה: צריכת חשמל נמוכה או אחיזת דופק להפחתת צריכת האנרגיה.
תקלות ופתרונות נפוצים
כוויית סליל: בדוק את יציבות המתח כדי למנוע עומס יתר;
סליל תקוע: נקה באופן קבוע את מקור האוויר (הוסף פילטר), השתמש באוויר יבש;
דליפת אוויר: החלף את טבעת החותם (חומר NBR/FKM), בדוק את בלאי גוף השסתום.
הצעת תחזוקה
בדוק חודשי רגישות לתגובת שסתום סולנואיד;
גז ניקוי רבעוני דרך המסנן;
החלף אטמים פגיעים מדי שנה.
