במערכות אוטומציה תעשייתיות, חברות רבות נתקלות לעיתים קרובות בבעיות בבקרת שסתומים, כגון מהירות תגובה איטית, מומנט לא מספיק, רמת אוטומציה נמוכה ותחזוקה תכופה. במיוחד במערכות צנרת הדורשות פתיחה וסגירה תכופות של שסתומים, ביצועי מפעיל לא יציבים משפיעים לא רק על יעילות הייצור אלא עלולים גם להוות סכנות בטיחותיות.
המפעיל הפנאומטי של Angle Travel נועד לפתור בעיות אלו, לספק בקרה אוטומטית יציבה, מהירה ואמינה עבור שסתומים סיבוביים שונים של 90 מעלות.

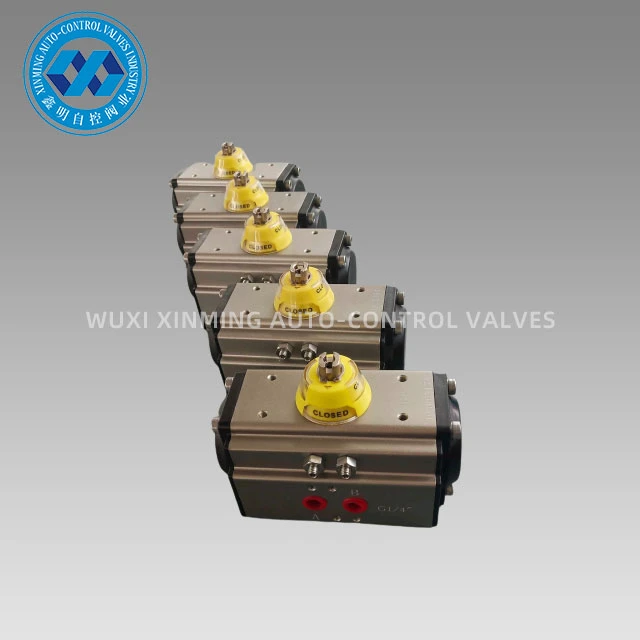

המפעיל הפנאומטי של Angle Travel הוא מפעיל המונע על ידי אוויר דחוס. באמצעות מנגנון שידור פנימי, הוא ממיר אנרגיה פנאומטית לתנועה סיבובית זוויתית, ובכך משיג פתיחה וסגירה של שסתומים.
מפעיל זה משמש בעיקר לשליטה בשסתומי מהלך זוויתי כגון שסתומי כדור, שסתומי פרפר ושסתומי תקע. הוא כולל מבנה קומפקטי, פעולה יציבה ותגובה מהירה, מה שהופך אותו למכשיר בקרה חשוב במערכות צינור אוטומטיות תעשייתיות.

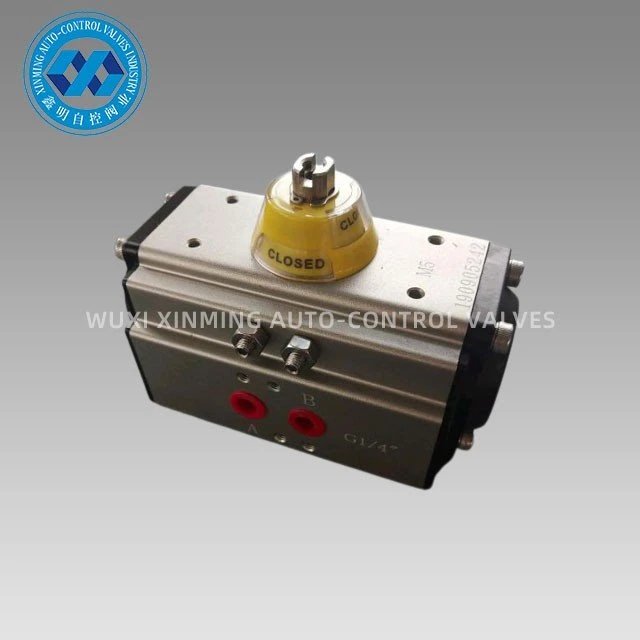

מפעיל פנאומטי מסדרת XM Angle Travel משמש לשליטה בשסתומי פרפר, שסתומים כדוריים ומכונות עם תנועה סיבובית באופן אוטומטי. בוכנות מתלה-מסגסוגת אלומיניום כפולה-דיוק עם טיפול חמצון קשיח משפרות את דיוק הזווית הסיבובית ואת חיי העבודה. גוף המפעיל עם חמצון קשה- יכול למנוע את השריטה ביעילות.
מפרט מוצר
|
שם המוצר |
מפעיל פניאומטי של Angle Travel |
|
חוֹמֶר |
נירוסטה / סגסוגת אלומיניום |
|
תְעוּדָה |
ISO9001: 2015, CE, ATEX, SIL3 |
|
פוּנקצִיָה |
ON / OFF |
|
בַּקָשָׁה |
שסתום כדורי אוטומציה, שסתום פרפר אוטומציה |
|
טווח טמפרטורה |
-40 ~ 150 מעלות צלזיוס |
|
זמן אספקה |
בתוך 7 ימים בדרך כלל. |
|
נמל משלוח |
שנחאי, נינגבו וכו'. |
|
פירוט החבילה |
כל קרטון בפנים, מארז דיקט (משלוח ים) או משטח (משלוח אווירי) בחוץ |
|
זווית סיבובית |
0 ~ 90 מעלות / 0 ~ 120 מעלות / 0 ~ 180 מעלות |
|
מִבְנֶה |
מפעיל סיבובי מתלה |
|
טיפול פני השטח |
אנודיזציה קשה |
|
טמפרטורת עבודה |
טמפרטורה רגילה: -20 מעלות ~ 80 מעלות (-4 מעלות F ~ 176 מעלות F) |
|
קֶשֶׁר |
NAMUR, ISO5211 ו-DIN3337 |
|
צבע כובע |
תמיכה מותאמת אישית |
|
סוּג |
משחק כפול ומשחק יחיד |
|
מַד |
תמיכה מותאמת אישית |
|
התקן אביזרים |
תיבת מתג גבול / שסתום סולנואיד / מתקן שסתומים וכו'. |
|
אביזרי שסתום |
תיבת הילוכים ידנית |
|
בּוּכנָה |
אנודיזה קשה |
|
בֵּינוֹנִי |
מים, שמן, אוויר או סביבה קורוזיבית |
|
דֶגֶם |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
יכולת אספקה
יש לנו מלאי מספיק של דגמים סטנדרטיים ויכולים לספק אותם במהירות.
תומך בהתאמה אישית של OEM/ODM, עם ההשלמה המהירה ביותר של ייצור-קטן בהתאמה אישית תוך 7 ימים.
אריזה ומשלוח
פרטי אריזה:
1). קרטון נפרד עם אריזת קצף בפנים
2) מארז דיקט עבור משלוח אוקיינוס
3) משטח דיקט למשלוח אווירי
נמל מוצא: שנחאי, סין
זמן אספקה:
|
כמות (יחידות) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
הערכה זמן (ימים) |
סחורה במלאי |
7 |
20 |
יש לנהל משא ומתן |
יִתרוֹן
כל התהליך נוצרים-חד-פעמיים-על ידי CNC כדי להבטיח את דיוק התהליך וחיי העבודה.

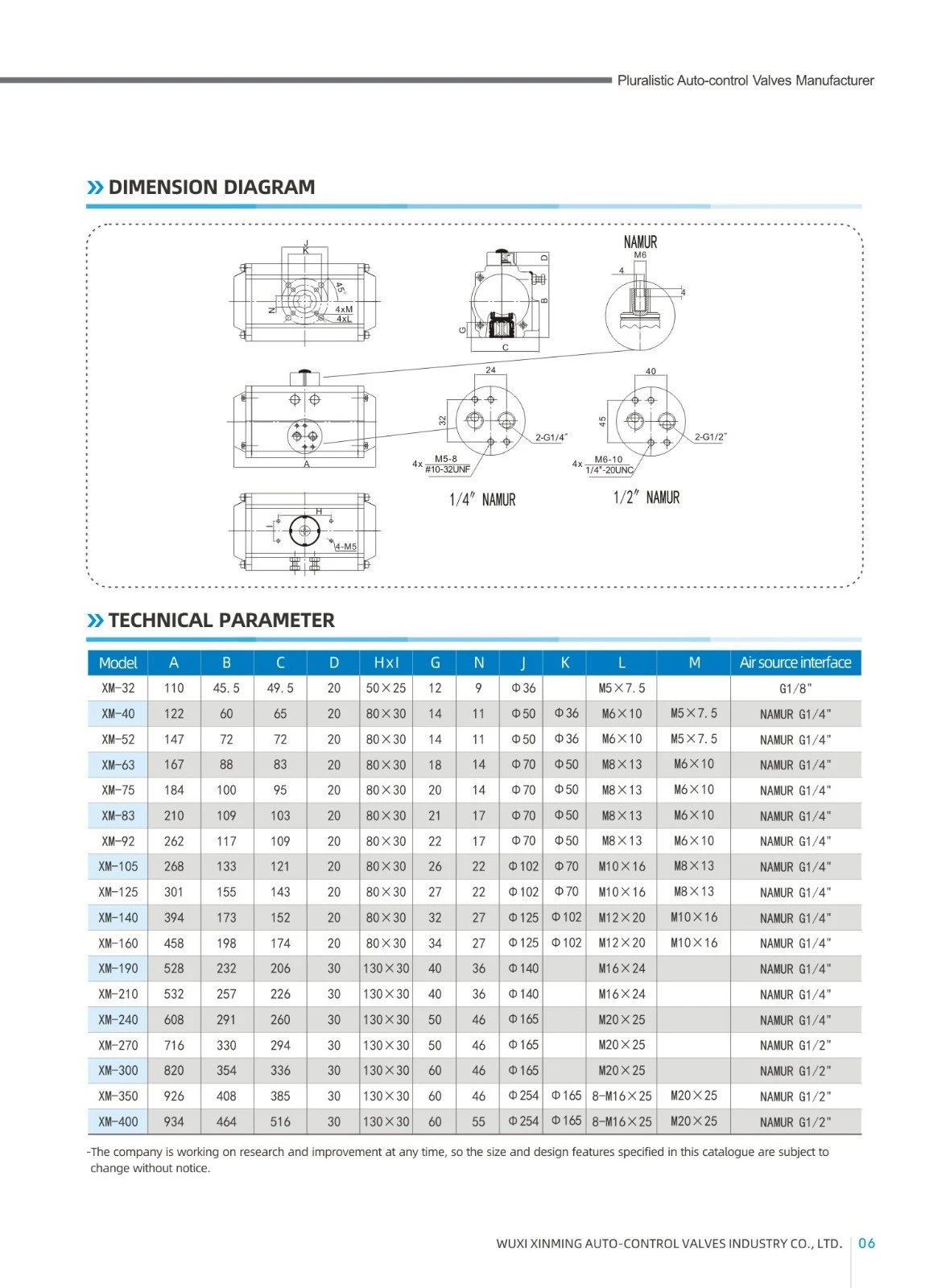

מידות מפעיל פניאומטי של תנועה בזווית
טבלת מומנט תפוקה של מפעיל כפול XM
|
דֶגֶם |
לחץ אוויר קלט (יחידה: בר) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
מומנט פלט לחץ אוויר (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
