עיקרון עבודה שיתופי
קישור שליטה:
PLC/בקר → שסתום סולנואיד איתות חשמלי → מיתוג ערוץ אוויר דחוס → פעולת מפעיל פנאומטי (הפעלה/כיבוי/כיבוי).
תהליך טיפוסי:
שסתום הסולנואיד מקבל כוח, מחליף את נתיב הגז והאוויר הדחוס נכנס לתא המפעיל;
הלחץ דוחף את הבוכנה/הסרעפת, וכתוצאה מכך תזוזה מכנית;
לאחר הפסקת חשמל, שסתום הסולנואיד מתאפס, הגז משוחרר והמפעיל חוזר למיקום הראשוני (החזרת קפיץ או אספקת גז הפוך).
תכנון מבנה ליבה
קטע שסתום סולנואיד
סוג גוף שסתום:
טי דו-מיקום (2/3): בקרה על צילינדר משחק יחיד (צריכה יחידה + פליטה).
חמש כיוונים עם שתי עמדות (2/5): שליטה על גלילי משחק כפולים (צריכה כפולה + פליטה כפולה).
מצב נהיגה:
פעולה ישירה: כונן ישיר של זרימה קטנה (תגובה מהירה, המתאימה לפעולה בתדר גבוה).
מופעל על פיילוט: מיתוג בסיוע בלחץ אוויר (זרימה גדולה, תרחישים בלחץ גבוה).
עיצוב מיוחד:
סלילי פיצוץ מוגנים (ATEX מוסמך) לסביבות דליקות;
צריכת חשמל נמוכה (0. 5W ~ 1W) להארכת חיי הסוללה;
כפתור חירום ידני (יכול להיאלץ לשנות את נתיב הגז במקרה של הפסקת חשמל).
התאמה למפעיל
תקן ממשק: עונה על מפרטי ISO 15407 או NFPA כדי להבטיח חיבור גז מהיר.
התאמת זרימה: ערך CV של השסתום חייב לעמוד בדרישות מהירות המפעיל.

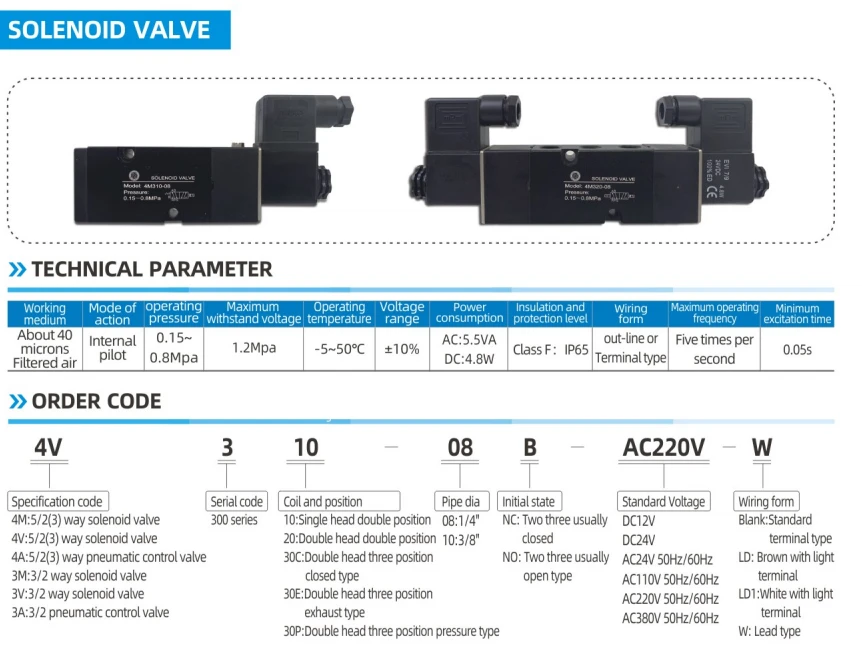

פרמטרים של ביצועי מפתח
תאימות מתח: DC 24V (נפוצה בתעשייה), AC 220V (תרחיש בעל עוצמה גבוהה).
זמן תגובה: פחות או שווה ל 50 מ '(שסתום במהירות גבוהה יכול להגיע ל -10 מ"מ, המשפיע על תדר המפעיל).
טווח לחץ עבודה: {{0}}. 2 ~ 1.0MPA (סוג כללי), תמיכה בשסתום לחץ גבוה 10MPA.
מחלקת הגנה: IP65 (אטום אבק ועמיד למים) המתאים לתנאי עבודה קשים.
חיי מחזור: גדולים או שווים ל -10 מיליון פעמים (תכנון תעשייתי אמינות גבוהה).
תרחישי יישומים טיפוסיים
שסתום שליטה אוטומטית:
פתיחה וסגירה מרחוק של שסתום כדור צינור השמן;
בקרת זרימה מדויקת של ויסות שסתומים בצמחים כימיים.
כונן פעולה מכני:
הידוק צילינדר של שורת ייצור אוטומטית;
דחיפת חומרים ומיקום מכונות אריזה.
מערכת משתלבת אבטחה:
ניתק במהירות את אספקת האוויר במהלך כיבוי חירום (ESD);
סגירת חירום פנאומטית של שסתום האש.
