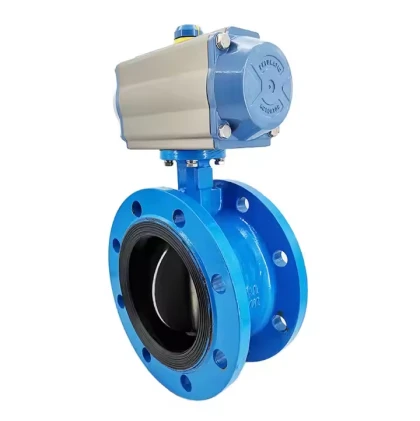

מפרט טכני של שסתום פרפר עם אוגן כפול אקסצנטרי
עיצוב אבולוציה
עיצוב שסתומים מתקדם זה משלב גיאומטריית היסט כפול-צירים כדי לשפר משמעותית את הביצועים מעבר לשסתומי פרפר רגילים. התצורה החדשנית מספקת:
הפחתה של 60-80% במומנט התפעולי
מרווחי שירות מורחבים (3-5× תוחלת חיים של שסתום סטנדרטי)
ביצועים אמינים בתנאים קיצוניים (600 מעלות /PN40)
יתרונות הנדסיים
גיאומטריית אופסט
היסט ראשוני: גזע השסתום נעקר ממרכז הדיסק, יוצר יתרון מכני
היסט משני: נטיית גזע של 5-15 מעלות המאפשרת סיבוב ראשוני ללא חיכוך
שילוב אוגן
פנים אוגן סטנדרטיים (ANSI/GB/JIS)
חיבור מוברג עם אטמים אדפטיביים-ללחץ:
טמפ' גבוהה-: מתכת/גרפיט מפותלת-ספירלית
חומר מאכל: PTFE-מובלע
טכנולוגיית איטום
אפשרות איטום קשיח:
קצה דיסק: שכבת-על Stellite 6 (HRC 58-62)
מושב: 316L + מטריצת גרפיט גמישה
אפשרות איטום רך:
EPDM/PTFE ליישומים בדרגת תרופות/מזון
כיבוי בועות-(ANSI Class VI)
אימות ביצועים
בדיקת סיבולת של 100,000 מחזורים (MSS SP-67)
פליטות נמלטות<50ppm (ISO 15848-1)
אישור בטיחות-אש (API 607/ISO 10497)
יישומי שירות טיפוסיים
תחנת כוח SO₂ בידוד מקרצף
מערכות כיבוי יחידות קוקר מושהות
מעגלי שחזור גז בתנור פיצוץ
קווי כיבוי חירום למסוף LNG
יתרונות השוואתיים
| תכונה | שסתום סטנדרטי | אקסצנטרי כפול |
|---|---|---|
| דרישת מומנט | 100% | 40-60% |
| מחזור תחזוקה | שְׁנָתִי | 3-5 שנים |
| טווח טמפרטורה | -20 ~ 300 מעלות | -196 ~ 600 מעלות |
האמינות של העיצוב נובעת מניתוח אלמנטים סופיים-מותאמת לפיזור מתח וטיפולי התקשות משטח קנייניים. שילוב אופציונלי של מיקום חכם זמין עבור יישומי Industry 4.0.
