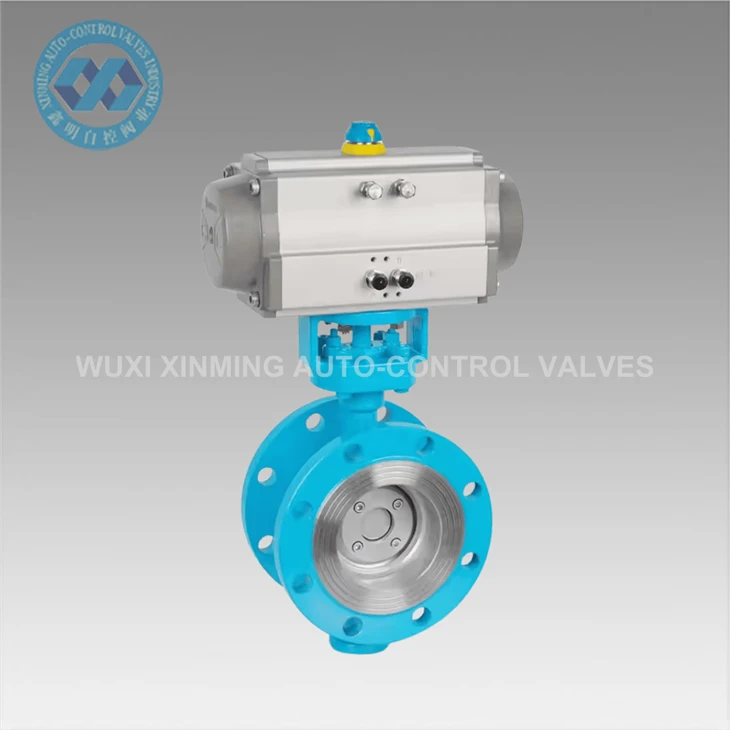

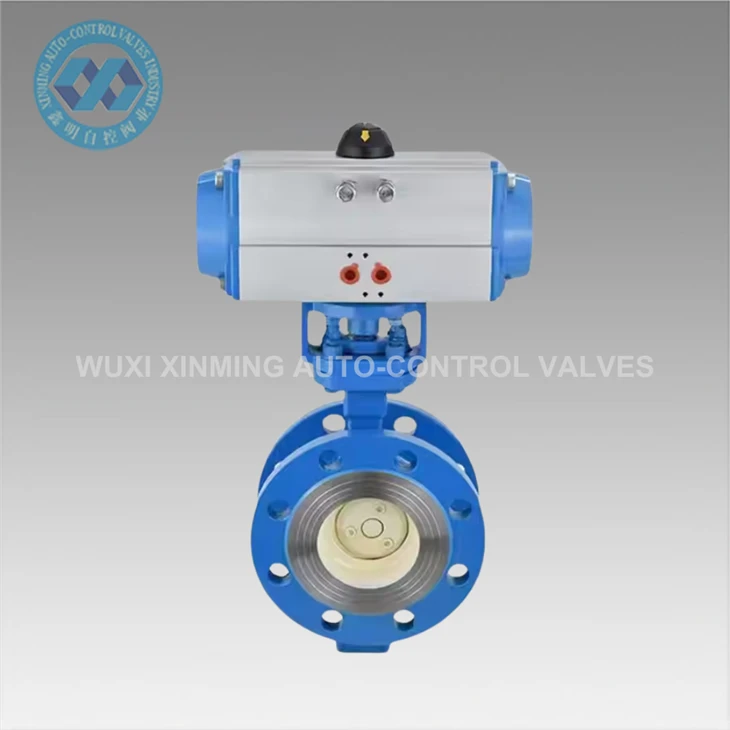

שסתום הפרפר הפנאומטי אוגן שייך לסוג מסוים של שסתום פרפר פנאומטי. גוף השסתום שלו כולל אוגנים בשני הקצוות. אוגנים אלו מהודקים לאוגני צינור באמצעות ברגים. עיצוב זה מעניק לו ביצועי איטום מעולים וכושר נשיאה בלחץ גבוה -. כתוצאה מכך, הוא מוצא יישומים נרחבים במערכות צנרת תעשייתיות שבהן קיימות לחץ בינוני - עד -, קוטר צינור גדול או דרישות איטום מחמירות.
תכונות ליבה
חיבור אוגן: לגוף השסתום יש אוגנים סטנדרטיים (כגון GB, ANSI, DIN וכו') בשני הקצוות. הוא מחובר לאוגני הצינור באמצעות ברגים, ואטמי איטום (גומי, אטמים פצעי מתכת) מבטיחים את אטימות הממשק. יתרונות: הוא מתאים לתרחישי לחץ גבוה - (PN16–PN40) וקוטר - גדול (DN50–DN2000). הוא עמיד בפני רעידות והתרופפות וקל לפירוק ולתחזוקה.
מפעיל פניאומטי: הוא מצויד בצילינדר אחד הפועל - (החזרת קפיץ) או כפול - (בקרה פנאומטית דו -), בעל מומנט פלט גדול ויכול להניע את לוחית השסתום לסיבוב מ-0 מעלות ל-90 מעלות. ניתן להגדיר באופן אופציונלי מיקום חכם (כגון עם רמת הגנה IP67), התומך באותות 4-20mA או תקשורת אפיק (PROFIBUS, HART) כדי להשיג כוונון פתיחה מדויק.
עיצוב איטום
איטום רך: מושבי השסתומים עשויים מגומי EPDM או NBR, המתאימים לטמפרטורה רגילה של - (-20~120 מעלות) ואמצעים לא קורוזיביים (מים, אוויר, שמנים). רמת הדליפה מגיעה לדרגה VI (אפס דליפה).
איטום קשיח: הוא משתמש במשטחי נירוסטה + גרפיט או מתכת - עד - איטום מתכת, שיכול לעמוד בטמפרטורות גבוהות (פחות מ-425 מעלות או שווה ל-425 מעלות), לחצים גבוהים ואמצעי חלקיקים (כגון קיטור, אבק).
